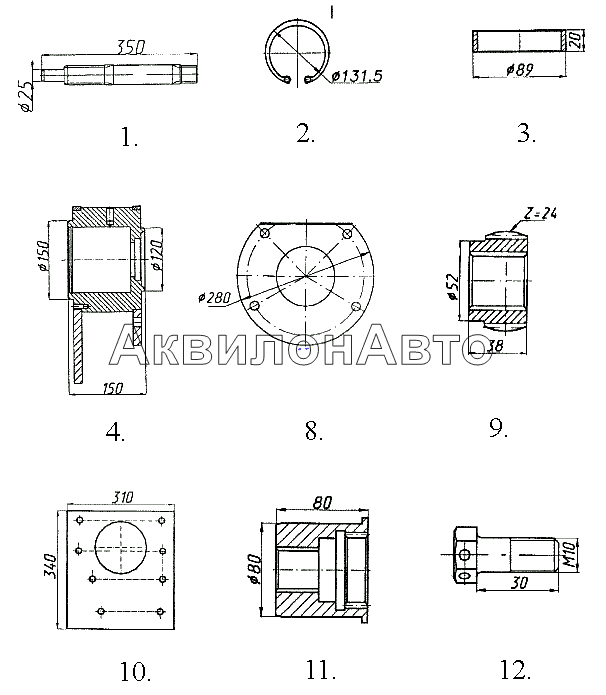

Двигатель в сборе с насосной станцией ДУ-84.122.810 (деталировка)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ДУ-84.122.001 | Вал | 1 шт |
|
| 2 | ДМ-05.02.001-12 | Кольцо | 1 шт |
|
| 3 | ДУ-84.122.008 | Втулка | 1 шт |
|
| 4 | ДУ-84.122.170 | Опора | 1 шт |
|
| 8 | ДУ-58А.01.21.208 | Прокладка | 1 шт |
|
| 9 | ДУ-84.122.003Б | Муфта | 1 шт |
|
| 10 | ДУ-84.122.006 | Прокладка | 1 шт |
|
| 11 | ДУ-84.122.002Б | Муфта | 1 шт |
|
| 12 | ДМ-20.01.001-05 | Болт | 6 шт |
|
