Валец вибрационный ДУ-94М.425.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |

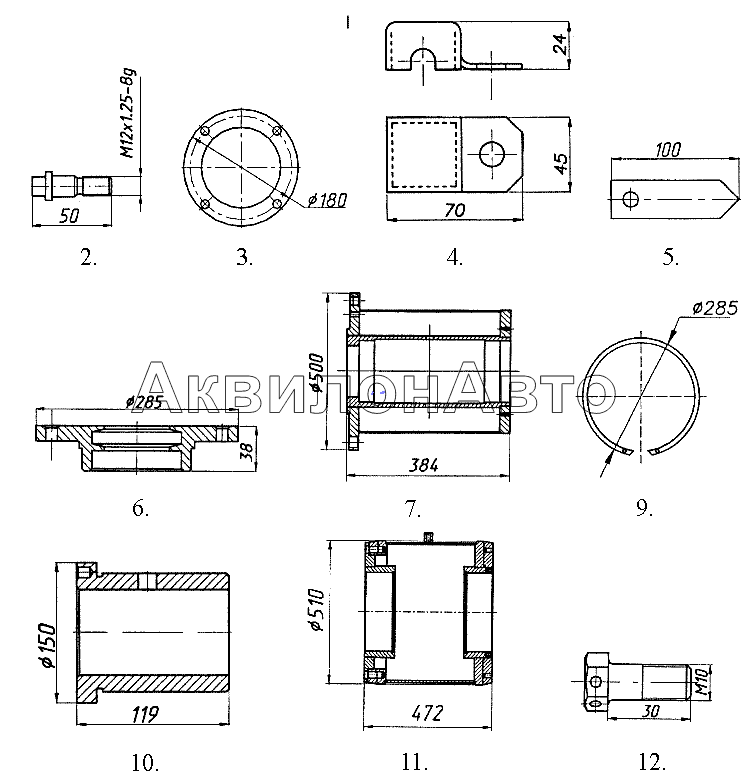

| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 2 | ДМ-55.01.008 | Болт | 1 шт |
|
| 3 | ДУ-63.103.015 | Прокладка | 1 шт |
|
| 4 | ДМ-48.00.058 | Кожух | 1 шт |
|
| 5 | ДУ-84.187.065 | Указатель | 1 шт |
|
| 6 | ДУ-84.187.147 | Крышка | 1 шт |
|
| 7 | ДУ-84.187.190 | Ступица | 1 шт |
|
| 9 | ДМ-05.03.001-06 | Кольцо | 2 шт |
|
| 10 | ДУ-84.187.055 | Втулка | 2 шт |
|
| 11 | ДУ-84.187.300 | Опора | 1 шт |
|
| 12 | ДМ-20.01.001-05 | Болт | 6 шт |
|
