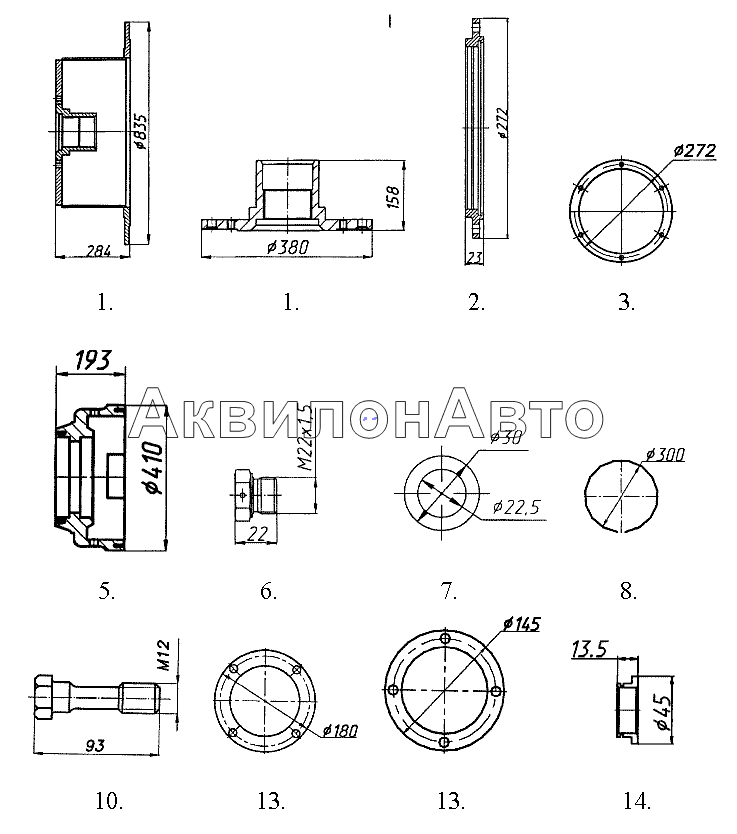

Редуктор планетарный ДМ-31.05.000-03 (деталировка)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ДУ-63.103.480 | Кронштейн | 1 шт |
|
| 1 | ДУ-64.141.015 | Ступица | 1 шт |
Розница
1093.96 руб.
Нет
Подписаться
|
| 2 | ДМ-31.01.063 | Крышка | 1 шт |
|
| 3 | ДМ-31.00.003 | Прокладка | 1 шт |
|
| 5 | ДМ-31.00.001 | Полукорпус | 1 шт |
|
| 5 | ДМ-31.00.001-01 | Полукорпус | 1 шт |
|
| 6 | ДМ-56.12.007-01 | Пробка | 2 шт |
|
| 7 | ДУ-52.01.03.308 | Прокладка | 3 шт |
|
| 8 | ДМ-30.00.083 | Кольцо | 2 шт |
|
| 10 | ДМ-30.00.036-03 | Болт | 18 шт |
|
| 13 | ДУ-63.103.015 | Прокладка | 1 шт |
|
| 13 | ДУ-73.183.004 | Прокладка | 1 шт |
|
| 14 | ДМ-30.00.089 | Вкладыш | 2 шт |
|
