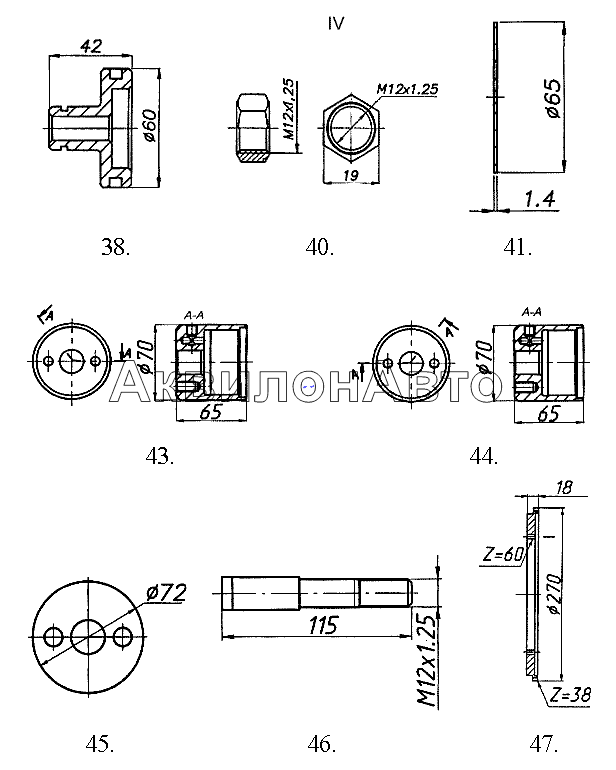

Редуктор планетарный ДМ-31.05.000-03 (деталировка)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 38 | ДМ-30.00.023 | Поршень | 2 шт |
|
| 40 | ДМ-14.03.001-04 | Гайка М12х1,25 | 2 шт |
|
| 41 | ДМ-31.01.039-01 | Крышка | 2 шт |
|
| 43 | ДМ-31.01.038 | Корпус | 1 шт |
|
| 44 | ДМ-1.01.038-01 | Корпус | 1 шт |
|
| 45 | ДМ-30.00.041 | Прокладка | 2 шт |
|
| 46 | ДМ-31.02.082-01 | Тяга | 2 шт |
|
| 47 | ДМ-31.02.085-04 | Диск | 1 шт |
|
