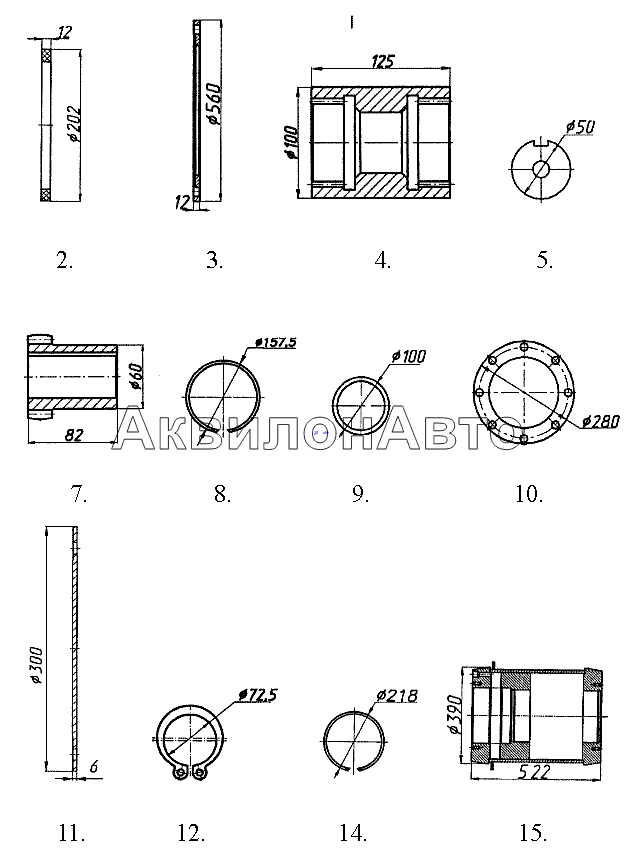

Вибратор ДУ-96.263.030, ДУ-96.263.030-02 (деталировка)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 2 | ДМ-55.16.001 | Кольцо войлочное | 1 шт |
|
| 3 | ДУ-96.263.013 | Кольцо | 1 шт |
|
| 4 | ДУ-52.03.01.177 | Втулка зубчатая | 1 шт |
Розница
156.00 руб.
Нет
Подписаться
|
| 5 | ДУ-52.03.01-145 | Шайба | 2 шт |
|
| 7 | ДУ-52.03.01-156 | Втулка зубчатая | 1 шт |
|
| 8 | ДМ-05.03.001-07 | Кольцо | 3 шт |
|
| 9 | ДУ-96.263.003 | Кольцо | 4 шт |
|
| 10 | ДУ-63.103.016 | Прокладка | 2 шт |
|
| 11 | ДУ-96.263.103 | Крышка | 1 шт |
|
| 12 | ДУ-96.263.103 | Крышка | 1 шт |
|
| 14 | ДМ-05.03.001-10 | Кольцо | 2 шт |
|
| 15 | ДУ-96.263.370 | Корпус | 1 шт |
|
