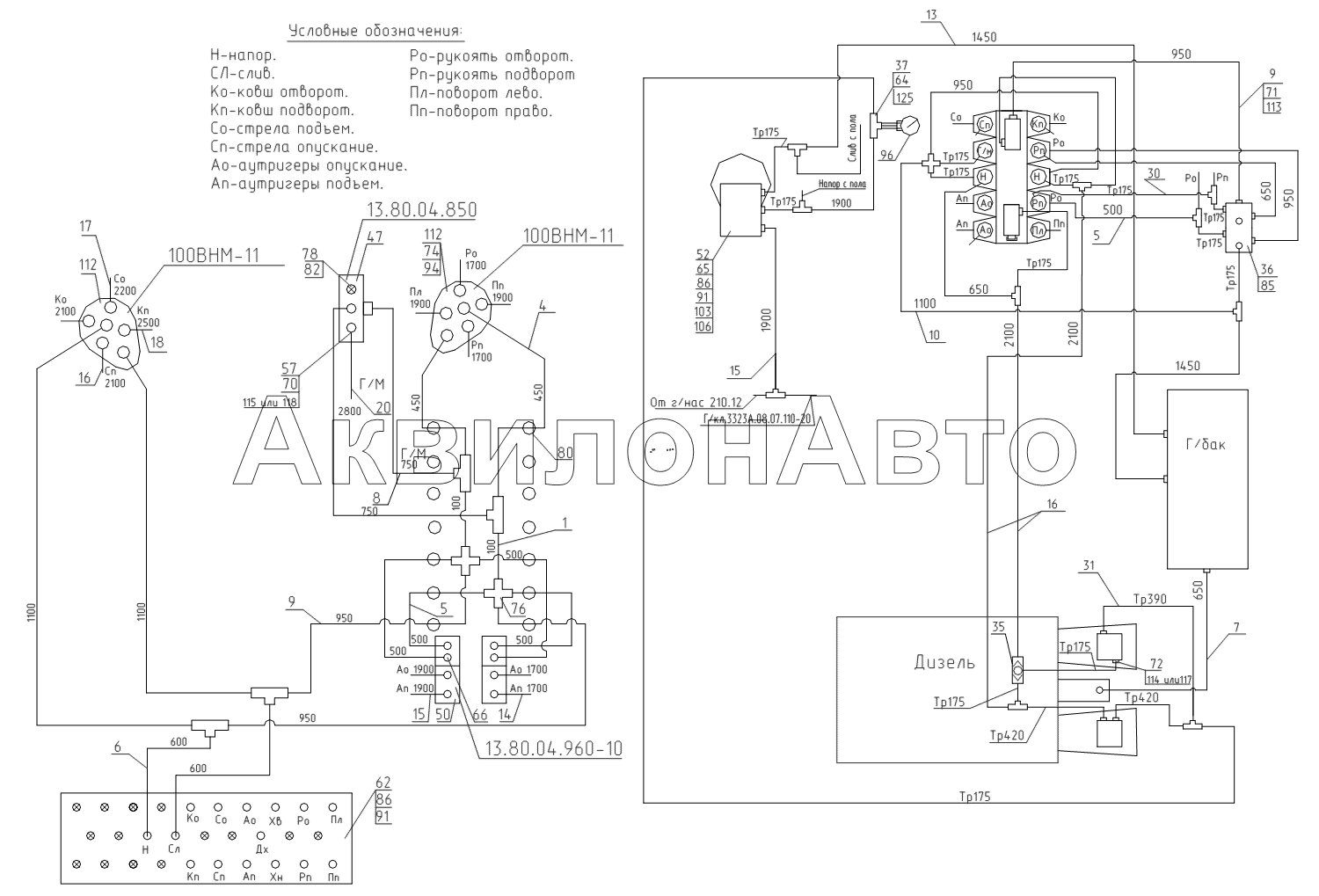

Гидроуправление на поворотной платформе (монтажная схема)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 100ВНМ-11 | Блок управления | шт |
|
|
| 13.80.04.850 | Блок управления | шт |
|
|
| 13.80.04.960-10 | Блок управления | шт |
|
|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | 2 шт |
|
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | 2 шт |
|
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | 5 шт |
|
| 6 | ЭО-3323А.07.31.100 | Рукав (L=600 мм) | 2 шт |
|
| 7 | ЭО-3323А.07.31.110 | Рукав L=650 мм | 4 шт |
|
| 8 | ЭО-3323А.07.31.120 | Рукав L=750 мм | 2 шт |
|
| 9 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | 5 шт |
|
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | 3 шт |
|
| 14 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | 4 шт |
|
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | 6 шт |
|
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | 4 шт |
|
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | 1 шт |
|
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | 1 шт |
|
| 20 | ЭО-3323А.07.31.240-10 | Рукав L=2800 мм | 1 шт |
|
| 30 | ЭО-3323А.07.21.390 | Трубопровод L=175 мм | 13 шт |
|
| 31 | ЭО-3323А.07.15.380 | Трубопровод L=390 мм | 1 шт |
|
| 32 | ЭО-3323А.07.21.430 | Трубопровод L=420 mm | 2 шт |
|
| 35 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | 1 шт |
|
| 36 | ЭО-3323А.07.21.010 | Гидрораспределитель | 1 шт |
|
| 37 | ЭО-3322А.23.02.260 | Включатель манометра | 1 шт |
|
| 47 | 13.80.04.850 | Блок управления | 1 шт |
|
| 50 | 13.80.04.960-10 | Блок управления | 2 шт |
|
| 52 | 64002.10.000-10 | Пневмогидроаккумулятор | 1 шт |
|
| 57 | 016-00-80.04.010 | Переходник | 3 шт |
|
| 62 | 318-40-80.04.001 | Планка | 1 шт |
|
| 64 | ЭО-3322А.23.03.006 | Тройник | 1 шт |
|
| 65 | ЭО-3322Б.23.03.008 | Хомут | 1 шт |
|
| 66 | ЭО-3322А.24.00.005 | Штуцер | 4 шт |
|
| 67 | ЭО-3322А.24.01.004 | Тройник | 13 шт |
|
| 70 | 016-00-80.04.001 | Болт | 3 шт |
|
| 71 | 312-04-80.04.002 | Чехол | 88 шт |
|
| 72 | ЭО-3322Б.11.07.015 | Штуцер | 2 шт |
|
| 74 | 520.20.20.025 | Штуцер | 17 шт |
|
| 76 | ЭО-3323А.07.21.003 | Крестовина | 3 шт |
|
| 78 | ЭО-3322А.23.03.003 | Заглушка | 1 шт |
|
| 80 | Э-302-1-1200-40 | Втулка предохранительная | 4 шт |
|
| 82 | ЭО-3323.01.90.133 | Гайка | 1 шт |
|
| 85 | М8-6gx16.58.016 | Болт | 2 шт |
|
| 86 | М8-6gx20.58.016 | Болт | 4 шт |
|
| 91 | М8-6Н.5.016 | Гайка | 4 шт |
|
| 94 | 012-016-25-2-3 | Кольцо | 17 шт |
