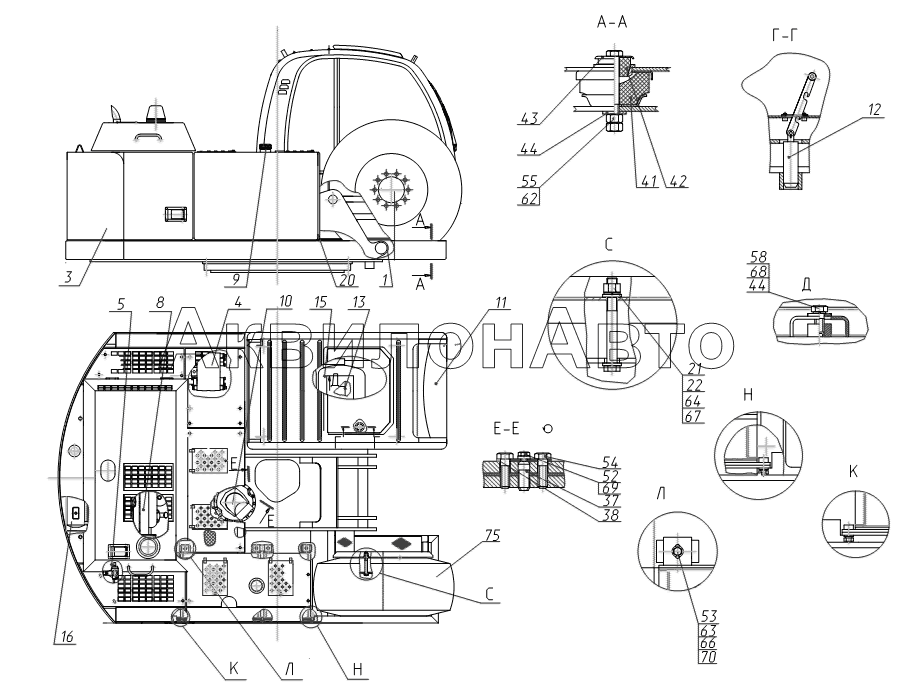

Платформа поворотная с механизмами
1
3
4
5
8
9
10
11
12
13
15
16
20
21
22
37
38
41
42
43
44
44
52
53
54
55
58
62
63
64
66
67
68
69
70
75
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 417-10-01.00.000 | Платформа поворотная | 1 шт |
|
| 3 | 417-10-11.00.000 | Капот | 1 шт |
|
| 4 | 417-10-80.00.000 | Гидрооборудование на поворотной платформе | 1 шт |
|
| 5 | 417-10-81.30.000 | Подача воздуха к гидромолоту | 1 шт |
|
| 8 | 312-04-03.51.000 | Установка силовая | 1 шт |
|
| 9 | 417-10-05.00.000 | Бак топливный | 1 шт |
|
| 10 | ЕК14.07.00.000-02 | Механизм поворота | 1 шт |
|
| 11 | 312-20-02.00.000 | Кабина | 1 шт |
|
| 12 | 312-20-05.00.000 | Установка стопора | 1 шт |
|
| 13 | 312-20-87.17.000 | Установка отопителя | 1 шт |
|
| 15 | 225-10-86.91.000-10 | Управление экскаватором | 1 шт |
|
| 16 | 622-00-87.50.000 | Установка подогревателя | 1 шт |
|
| 20 | 417-10-20.00.001 | Панель | 1 шт |
|
| 21 | 417-40-20.00.201 | Болт | 2 шт |
|
| 22 | 417-40-20.00.202 | Шайба | 4 шт |
|
| 37 | 13.01.00.001-85 | Штифт | 2 шт |
|
| 38 | 13.01.00.002-85 | Планка | 2 шт |
|
| 41 | 005-04-04.00.007 | Амортизатор | 4 шт |
|
| 42 | 005-04-04.00.008 | Амортизатор | 4 шт |
|
| 43 | 005-04-04.00.009 | Крышка | 4 шт |
|
| 44 | 005-04-04.00.010 | Шайба | 8 шт |
|
| 52 | М10-6gx20.58.016 | Болт | 2 шт |
|
| 53 | М12-6gx30.58.016 | Болт | 6 шт |
|
| 54 | М16-6gx50.109.40Х.016 | Болт | 16 шт |
|
| 55 | М16-6gx125.109.40Х.016 | Болт | 4 шт |
|
| 58 | М16-6gx35.58.016 | Болт | 4 шт |
|
| 62 | М16-6H.5.016 | Гайка | 8 шт |
|
| 63 | М12-6H.5.016 | Гайка | 2 шт |
|
| 64 | М22х1,5-6H.10.40Х.016 | Гайка | 2 шт |
|
| 66 | 12.65Г.016 | Шайба | 6 шт |
|
| 67 | 22.65Г.016 | Шайба | 2 шт |
|
| 68 | 16.65Г.016 | Шайба | 4 шт |
|
| 69 | С10.01.08кп.019 | Шайба | 2 шт |
|
| 70 | С12.01.08кп.019 | Шайба | 6 шт |
|
| 75 | Колесо | Колесо запасное | 1 шт |
|
