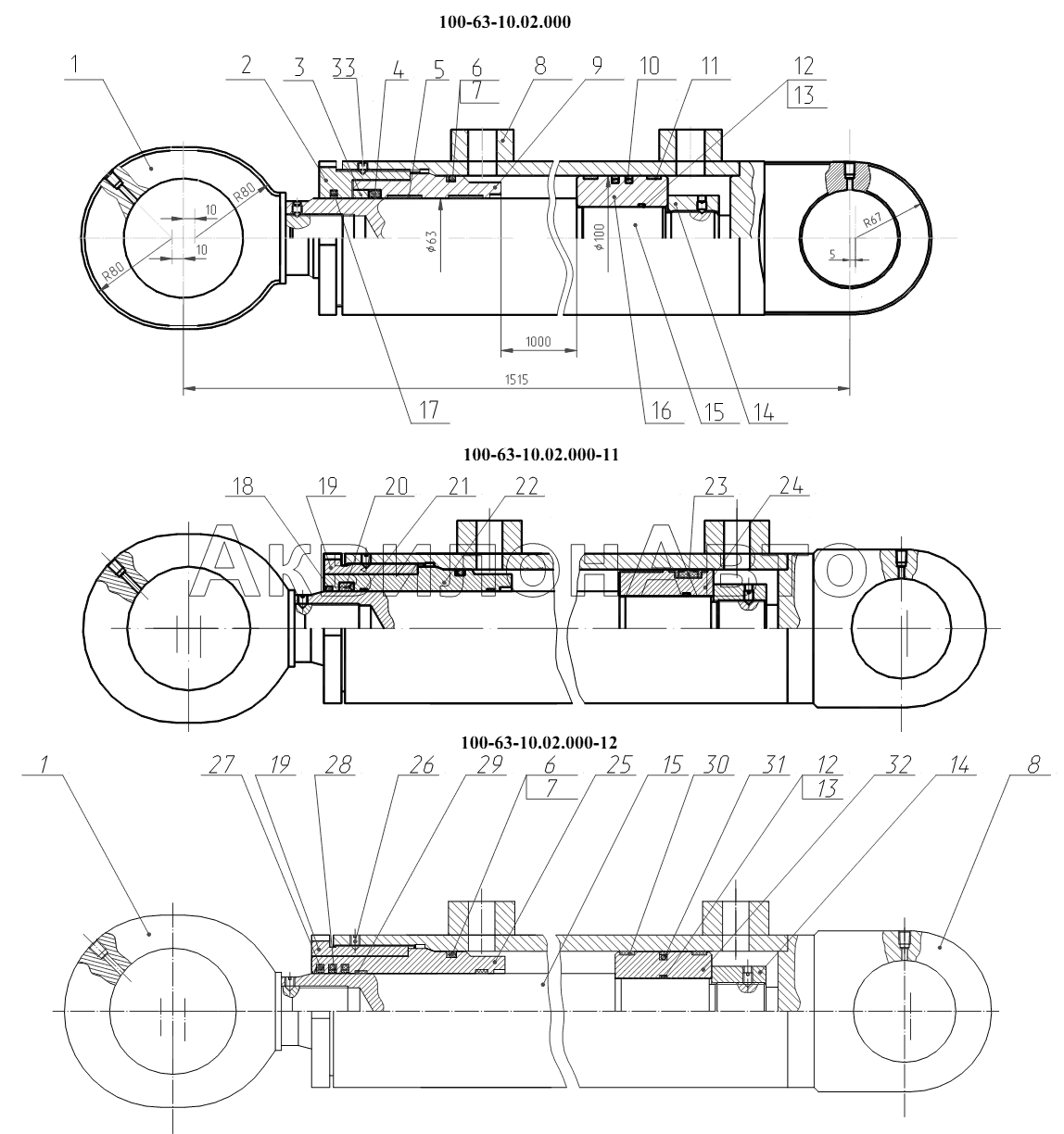

100-63-10.02.000, 100-63-10.02.000-11, 100-63-10.02.000-12 Гидроцилиндр


Масштаб,%: 1% 200%
№ Артикул Наименование детали Кол-во в узле
1 313-00-23.95.001 Проушина 1 шт
2 08.46.99.002 Гайка наружная 1 шт
3 08.46.99.003-01 Кольцо 1 шт
4 Е3-063-4 Уплотнительная манжета штока 1 шт
5 00.00.12.063 Кольцо опорно-направляющее КОВ63 2 шт
5 Е22-063-30-2.5 Кольцо 2 шт
6 13.20.65.007 Кольцо защитное 1 шт
7 090-100-58-2-3 Кольцо 1 шт
8 08.46.99.100-10 Цилиндр 1 шт
9 08.46.99.004 Букса 1 шт
10 Е13М-100-5 Уплотнение 2 шт
11 00.00.11.100 Кольцо опорно-направляющее КОН100 2 шт
11 Е21-100-12-3.0 Кольцо поршня опорно-направляющее 2 шт
12 ЭО-3323А.71.80.109 Кольцо защитное 2 шт
13 055-060-30-2-3 Кольцо 1 шт
14 08.46.99.019 Гайка 1 шт
15 08.46.99.010-10 Шток 1 шт
16 08.46.99.011 Поршень 1 шт
17 00.00.10.063 Грязесъемник ГСВ-63 1 шт
17 00.00.10.063 Грязесъемник ГСВ-63 1 шт
17 00.00.13.063 Шнур 04,6 L=235 мм (материал: резина 7-ИРП-1078А ТУЗ8005.204-84) 1 шт
17 01-063 Кольцо 1 шт
17 9833.070-078-46-2-3 Кольцо 1 шт
17 Е52-063 Грязесъемник 1 шт
18 PW 63 Грязесъемник 1 шт
19 08.46.99.002-11 Гайка наружная 1 шт
20 TS 63 78.11.5/LA Уплотнение штока 1 шт
21 1/GT 63х67-6.3/102 Направляющая штока 2 шт
22 08.46.99.004-11 Букса 1 шт
23 DPS 100 86 Уплотнение поршня 1 шт
24 08.46.99.011-11 Поршень 1 шт
25 08.46.99.004-12 Букса 1 шт
26 М8-6gx12 14Н.019 Винт 3 шт
27 Е50-А-063-5 Грязесъемник 1 шт
28 Е06-063-5 Уплотнение 2 шт
29 Е20-063-068 Кольцо 2 шт
30 Е20-095-100 Кольцо 2 шт
31 Е15М-100-5 Уплотнение 1 шт
32 08.46.99.011-12 Поршень 1 шт
33 BM8-8gx12.14H.019 Винт 3 шт
