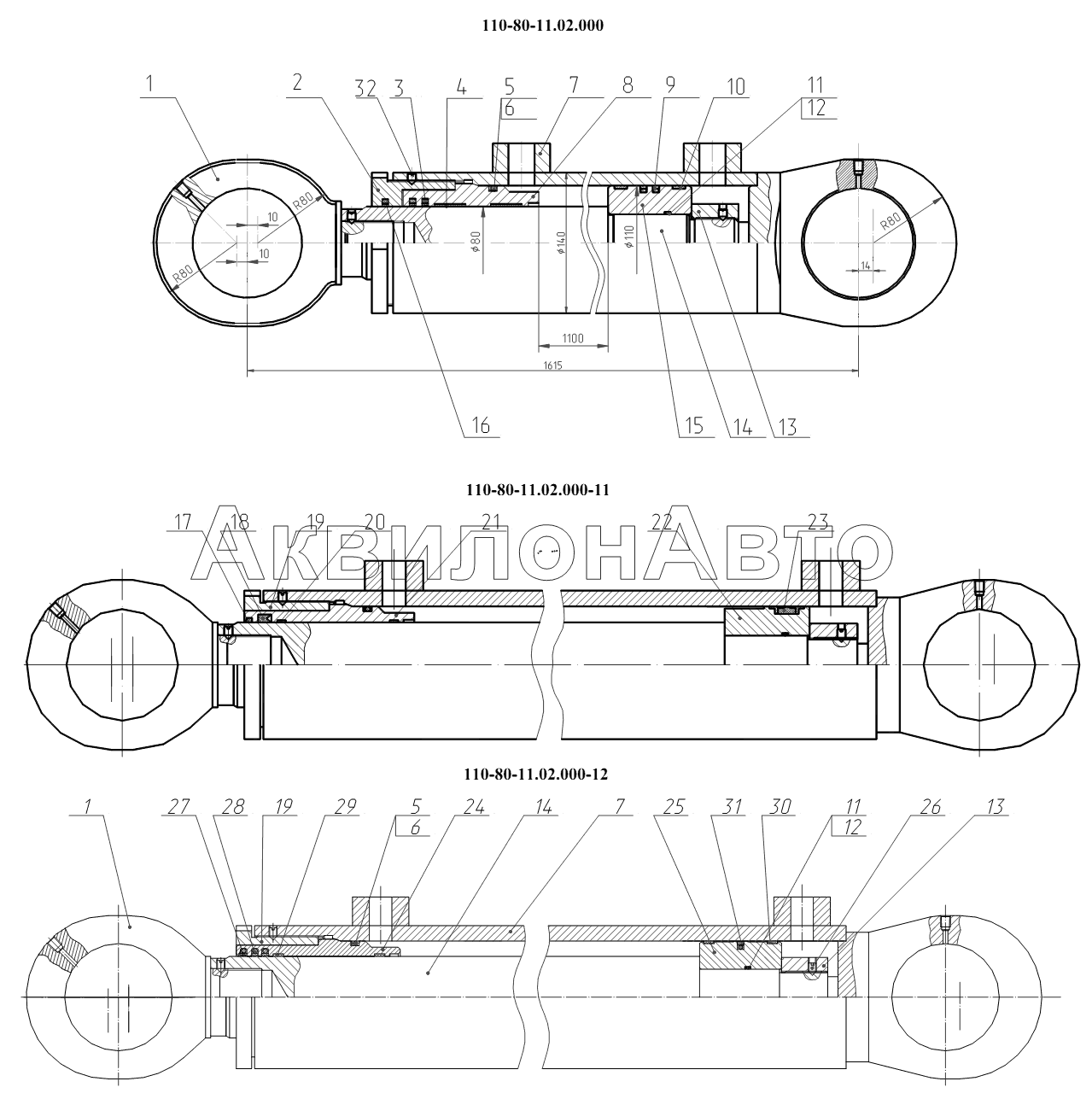

110-80-11.02.000, 110-80-11.02.000-11, 110-80-11.02.00-12 Гидроцилиндр


Масштаб,%: 1% 200%
№ Артикул Наименование детали Кол-во в узле
1 ЭО-3323А.71.82.001-11 Проушина 1 шт
2 110-80-11.02.002 Гайка наружная 1 шт
3 Е02-080-3 Уплотнение 2 шт
4 00.00.12.080 Опорно-направляющее кольцо 2 шт
4 Е22-080-30-3.0 Опорно-направляющее кольцо 2 шт
5 313-00-23.94.008 Кольцо защитное 1 шт
6 100-110-58-2-3 Кольцо 1 шт
7 110-70.11.03.100 Цилиндр 1 шт
8 110-80-11.02.004 Букса 1 шт
9 Е13-110 Уплотнение 2 шт
10 00.00.11.110 Кольцо опорно-направляющее КОН-110 2 шт
10 Е21-110-12-3.0 Кольцо 2 шт
11 ЭО-3323А.71.80.109 Кольцо защитное 2 шт
12 055-060-30-2-3 Кольцо 1 шт
13 08.46.99.019 Гайка 1 шт
14 110-80-11.02.005 Шток 1 шт
15 313-00-23.94.026 Поршень 1 шт
16 00.00.10.080 Грязесъемник ГСВ-80 1 шт
16 00.00.10.080 Грязесъемник ГСВ-80 1 шт
16 00.00.13.080 Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) 1 шт
16 01-080 Кольцо 1 шт
16 088-095-46-2-3 Кольцо 1 шт
16 Е52-080 Грязесъемник 1 шт
17 PW 80 Грязесъемник 1 шт
18 TS 80 95 11.5/LA Уплотнение штока 1 шт
19 313-00-23.94.002-11 Гайка наружная 1 шт
20 1/GT 80х84-8.1/102 Направляющая штока 2 шт
21 110-80-11.02.004-11 Букса 1 шт
22 313-00-23.94.026-11 Поршень 1 шт
23 DPS 110 96 Уплотнение поршня 1 шт
24 110-80-11.02.004-12 Букса 1 шт
25 313-00-23.94.026-12 Поршень 1 шт
26 M8-6gx12 14H.019 Винт 3 шт
27 Е50-А-080-5 Грязесъемник 1 шт
28 Е06-080-5 Уплотнение 2 шт
29 Е20-080-85 Кольцо 2 шт
30 Е20-105-110 Кольцо 2 шт
31 Е15М-110-5 Уплотнение 1 шт
32 ВM8-8gx12.14H.019 Винт 3 шт
