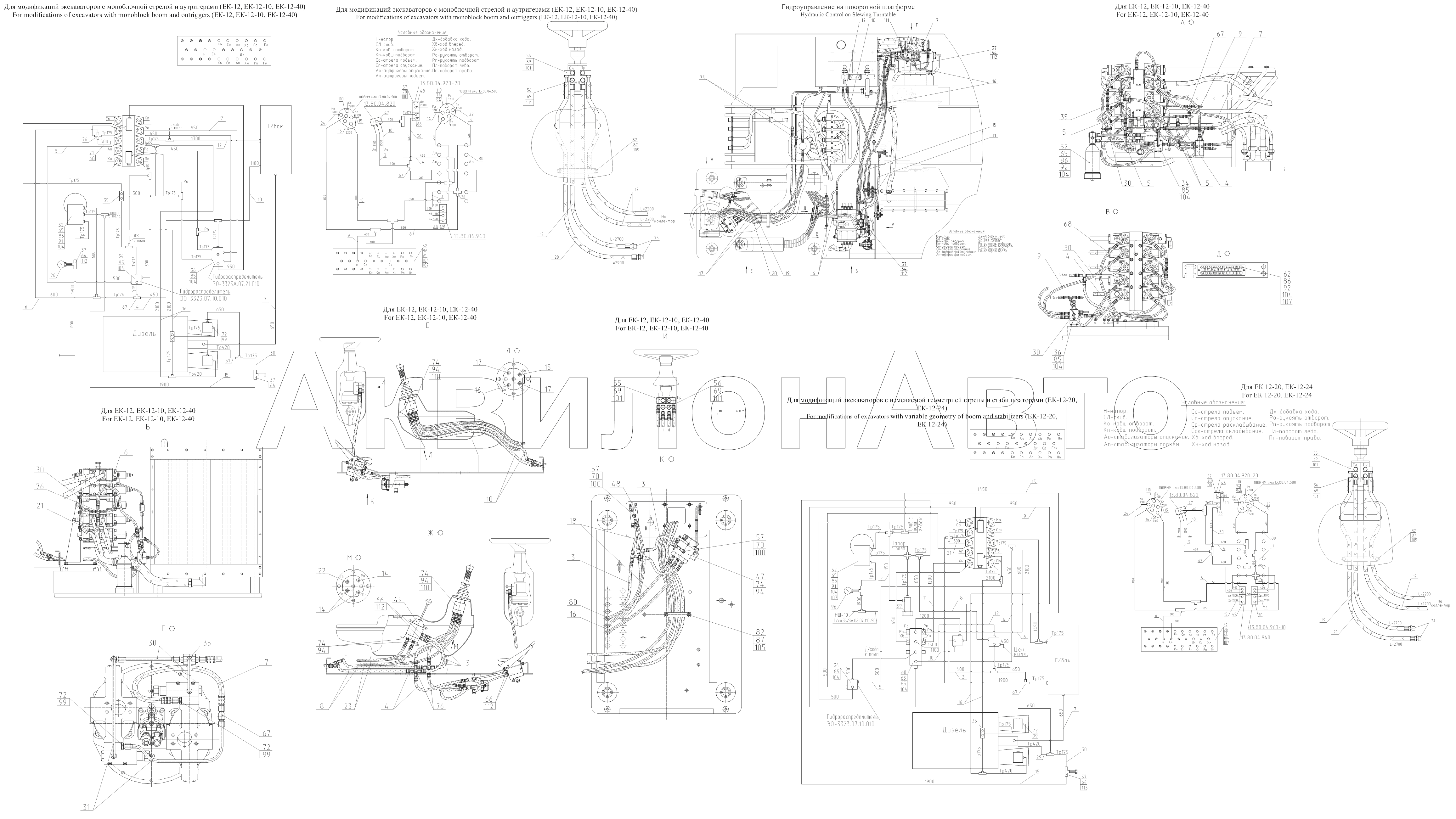

312-04-80.04.000 ГЧ, 312-04-80.04.000-20 ГЧ Гидроуправление на поворотной платформе (монтажная схема)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | 2 шт |
|
| 2 | ЭО-3323А.07.31.040 | Рукав (L=150 мм) | 1 шт |
|
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | 6 шт |
|
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | 4 шт |
|
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | 4 шт |
|
| 6 | ЭО-3323А.07.31.100 | Рукав (L=600 мм) | 3 шт |
|
| 7 | ЭО-3323А.07.31.110 | Рукав L=650 мм | 3 шт |
|
| 8 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | 2 шт |
|
| 9 | ЭО-3323А.07.31.130-10 | Рукав L=950 мм | 2 шт |
|
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | 3 шт |
|
| 11 | ЭО-3323А.07.31.160 | Рукав L=1200 мм | 2 шт |
|
| 12 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | 1 шт |
|
| 13 | ЭО-3323А.07.31.180 | Рукав (L=1450 мм) | 2 шт |
|
| 14 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | 3 шт |
|
| 15 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | 3 шт |
|
| 16 | ЭО-3323А.07.31.210 | Рукав (L=2100 мм) | 4 шт |
|
| 17 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | 4 шт |
|
| 18 | ЭО-3323А.07.31.230 | Рукав L=2500 мм | 2 шт |
|
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | 1 шт |
|
| 20 | ЭО-3323А.07.31.250 | Рукав | 1 шт |
|
| 21 | ЭО-3323А.07.31.050 | Рукав L=300 мм | 1 шт |
|
| 22 | ЭО-3323А.07.31.180-10 | Рукав (L=1550 мм) | 1 шт |
|
| 23 | ЭО-3323А.07.31.185 | Рукав (L=1600мм) | 2 шт |
|
| 30 | ЭО-3323А.07.21.390 | Трубопровод L=175 мм | 21 шт |
|
| 31 | ЭО-3323А.07.21.430 | Трубопровод L=420 mm | 2 шт |
|
| 34 | ЭО-3323А.07.10.010 | Гидрораспределитель | 1 шт |
|
| 35 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | 2 шт |
|
| 36 | ЭО-3323А.07.21.010 | Гидрораспределитель | 1 шт |
|
| 37 | ЭО-3322А.23.02.260 | Включатель манометра | 2 шт |
|
| 47 | 13.80.04.820 | Блок управления | 1 шт |
|
| 48 | 13.80.04.920-20 | Блок управления | 1 шт |
|
| 49 | 13.80.04.940 | Блок управления | 1 шт |
|
| 50 | 13.80.04.960-10 | Блок управления | 1 шт |
|
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | 1 шт |
|
| 55 | 005-04-80.04.020 | Переходник | 2 шт |
|
| 56 | 005-04-80.04.040 | Переходник | 2 шт |
|
| 57 | 016-00-80.04.010 | Переходник | 2 шт |
|
| 59 | 312-04-80.04.020 | Шунт | 1 шт |
|
| 60 | 312-04-80.04.040 | Блок клапанов «ИЛИ» | 1 шт |
|
| 62 | 318-40-80.04.001 | Планка | 1 шт |
|
| 63 | 312-04-80.04.001-10 | Кронштейн | 1 шт |
|
| 64 | ЭО-3322А.23.03.006 | Тройник | 2 шт |
|
| 65 | ЭО-3322Б.23.03.008 | Хомут | 1 шт |
|
| 66 | ЭО-3322А.24.00.005 | Штуцер | 5 шт |
|
| 67 | ЭО-3322А.24.01.004 | Тройник | 16 шт |
|
| 68 | 312-04-80.04.002 | Чехол | 100 шт |
|
| 69 | 005-04-80.04.002 | Болт | 4 шт |
|
| 70 | 016-00-80.04.001 | Болт | 2 шт |
|
| 72 | ЭО-3322Б.11.07.015 | Штуцер | 2 шт |
|
| 73 | ЭО-3323А.08.07.002-01 | Штуцер | 2 шт |
|
| 74 | 520.20.20.025 | Штуцер | 17 шт |
|
| 76 | ЭО-3323А.07.21.003 | Крестовина | 3 шт |
|
| 77 | 13.04.02.108 | Пробка | 1 шт |
|
| 80 | Э-302-1-1200-40 | Втулка предохранительная | 5 шт |
|
| 82 | 18.15.01.001 | Планка | 1 шт |
|
| 85 | М8-6gx16.58.016 | Болт | 4 шт |
|
| 86 | М8-6gx20.58.016 | Болт | 4 шт |
|
| 87 | М10-6gx20.58.016 | Болт | 2 шт |
|
| 92 | М8-6Н.5.016 | Гайка | 4 шт |
|
| 94 | 012-016-25-2-3 | Кольцо | 17 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 96 | МТП-3-10МПа-1.5 | Манометр | d.60 ТУ25-7310.0045-87 шт |
|
| 97 | МТП-3-16МПа-1.5 | Манометр | d.60 ТУ25-7310.0045-87 шт |
|
| 99 | 12М3 | Прокладка | 2 шт |
|
| 100 | 14М3 | Прокладка | 4 шт |
|
| 101 | 20М3 | Прокладка | 8 шт |
|
| 104 | 8.65Г.016 | Шайба | 8 шт |
|
| 105 | 10.65Г.016 | Шайба | 2 шт |
|
| 107 | С 8.01.08кn.016 | Шайба | 4 шт |
|
| 110 | 100 ВНМ | Блок управления | 2 шт |
|
| 110 | 13.80.04.500 | Блок управления | 2 шт |
|
| 111 | ДКС 7.6 х200 | Хомут пластиковый | 6 шт |
|
| 113 | ТУ225761-018-51049574-2002 | Герметик | Анагерм 103, V=1.8 мл шт |
|
