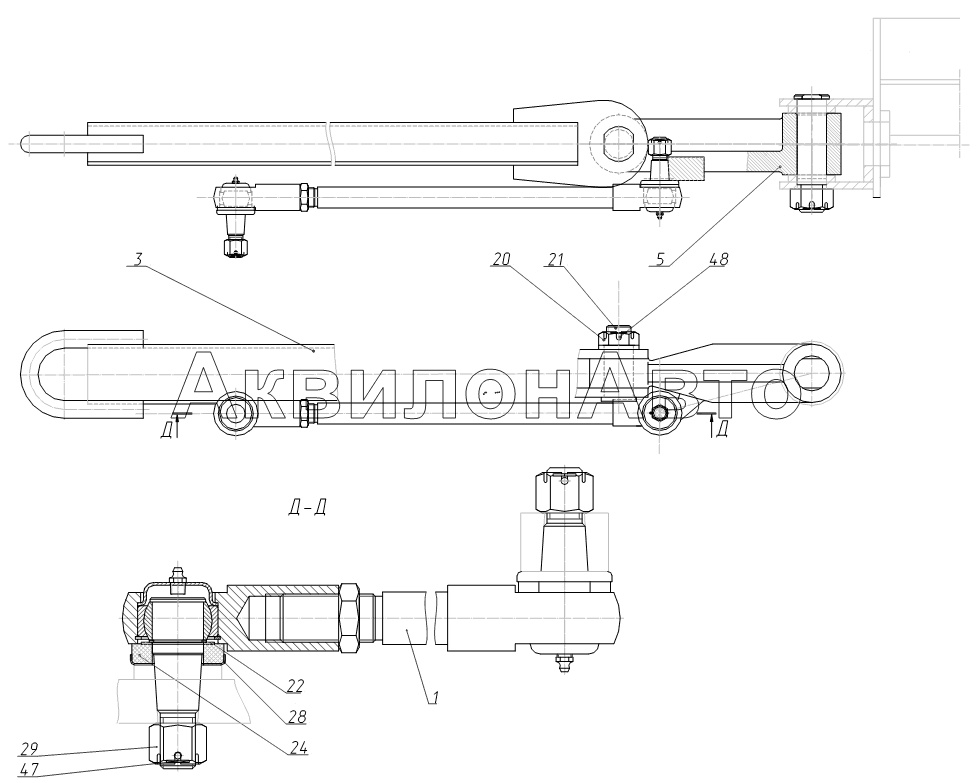

312-12-70.40.200 Устройство буксировочное (на ходовой раме с опорой-отвалом и стабилизаторами)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 312-12-70.40.210 | Тяга | 1 шт |
|
| 3 | ЭО-3323.20.00.700 | Дышло | 1 шт |
Нет
Подписаться
|
| 5 | 312-12-70.40.201 | Водило | 1 шт |
|
| 20 | Э-302-4-0200-04 | Гайка | 1 шт |
|
| 21 | Э-302Б-3-1000-10А | Палец | 1 шт |
|
| 22 | ЭО-3322А.68.00.006 | Шайба | 2 шт |
|
| 24 | ЭО-3322А.68.00.008 | Уплотнение | 2 шт |
|
| 28 | ЭО-3323.20.40.003 | Шайба | 2 шт |
|
| 29 | ЭО-3323.20.40.004 | Гайка | 2 шт |
|
| 47 | 5х45-019 | Шплинт | 2 шт |
|
| 48 | 8х80-019 | Шплинт | 1 шт |
|
