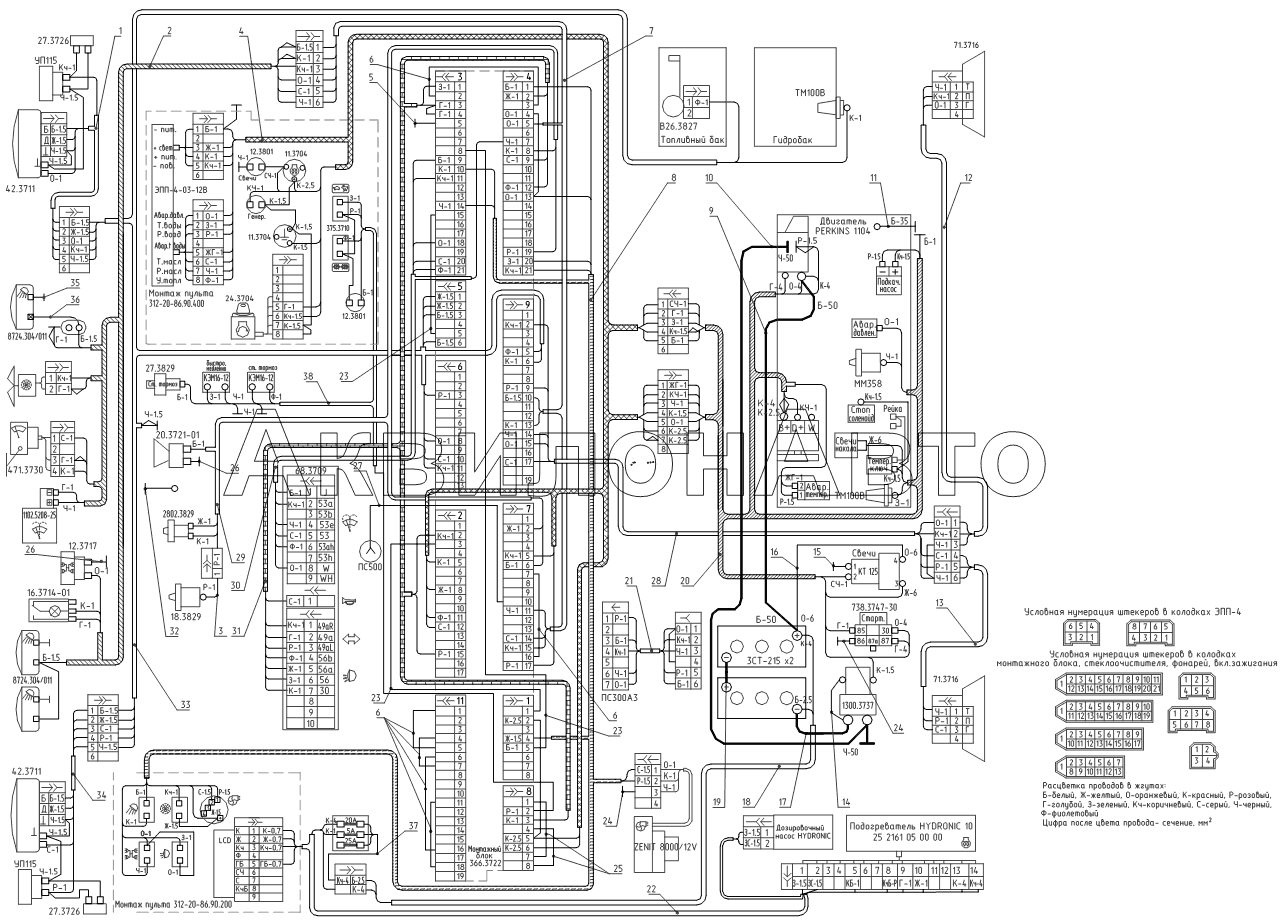

312-40-88.34.000 Э4 Электрооборудование (Для модификаций ЕК-12 с двигателем “Перкинс”). Схема электрическая соединений

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	312-20-88.20.010	Жгут проводов	1 шт
2	312-20-88.20.020	Жгут проводов	1 шт
3	314-20-88.27.150	Провод	1 шт
4	318-60-88.37.010-10	Жгут проводов	1 шт
5	312-20-88.20.050	Провод	1 шт
6	312-20-88.20.060	Провод	6 шт
7	308-20-88.32.070	Жгут проводов	1 шт
8	312-40-88.34.070	Жгут проводов	1 шт
9	312-40-88.34.040	Провод	1 шт
10	312-40-88.34.050	Провод	1 шт
11	312-20-88.20.290	Провод	1 шт
12	312-20-88.20.120	Жгут проводов	1 шт
13	312-20-88.20.140	Жгут проводов	1 шт
14	314-02-88.01.020	Провод	1 шт
15	312-40-88.34.060	Провод	1 шт
16	312-40-88.34.070	Жгут проводов	1 шт
17	312-20-88.20.270	Провод	1 шт
18	312-40-88.34.020	Жгут проводов	1 шт
19	312-20-88.20.280	Провод	1 шт
20	312-40-88.34.030	Жгут проводов	1 шт
21	312-20-88.20.190	Жгут проводов	1 шт
22	225-10-88.12.040	Жгут проводов	1 шт
23	312-20-88.20.090	Провод	3 шт
24	314-02-88.01.150	Провод	2 шт
25	312-20-88.20.160	Провод	2 шт
26	225-10-88.12.080	Провод	2 шт
27	312-20-88.20.180	Провод	1 шт
28	312-20-88.20.150	Жгут проводов	1 шт
29	312-20-88.20.230	Жгут проводов	1 шт
30	312-20-88.20.220	Жгут проводов	1 шт
31	312-20-88.20.210	Жгут проводов	1 шт
32	312-20-88.20.240	Провод	1 шт
33	312-20-88.20.080	Жгут проводов	1 шт
34	312-20-88.20.200	Жгут проводов	1 шт
35	318-40-88.05.110	Провод	1 шт
36	314-02-88.01.190	Провод стрелы	1 шт
37	312-20-88.20.030	Жгут проводов	1 шт
38	312-20-88.20.300	Жгут проводов	1 шт
