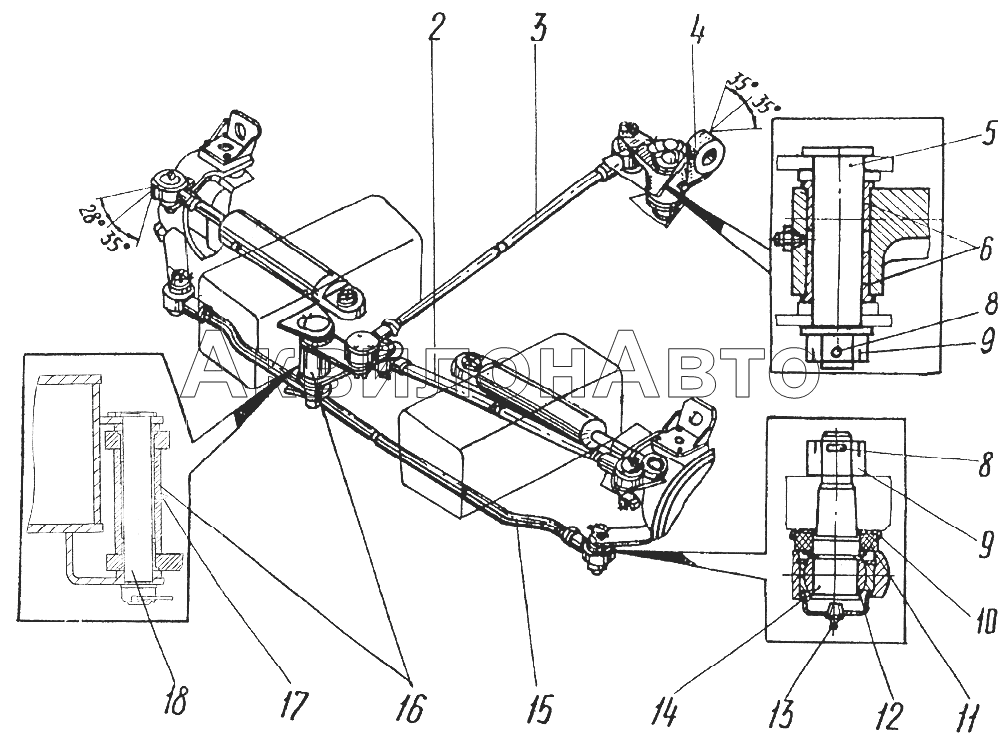

314-02-70.40.000 Управление поворотом колес (ходовая рама с опорой-отвалом и аутригерами)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 2 | ЭО-3323А.71.40.300 | Тяга поперечная буксировочная | 1 шт |
|
| 3 | 314-02-70.40.200 | Тяга верхняя | 1 шт |
|
| 4 | ЭО-3323.20.40.005 | Водило | 1 шт |
|
| 5 | ЭО-3323.71.40.001 | Палец | 1 шт |
|
| 6 | Э-302-3-1000-03 | Втулка | 4 шт |
|
| 8 | 5х50-019 | Шплинт | 10 шт |
|
| 9 | ЭО-3323.20.40.004 | Гайка | 10 шт |
|
| 10 | ЭО-3323.20.40.003 | Шайба | 10 шт |
|
| 11 | ЭО-3322А.68.00.008 | Уплотнение | 10 шт |
|
| 12 | ШСП-35 | Подшипник шарнирный ТУ37.553.130-90 | 6 шт |
|
| 13 | 23.90 Ц6 Хр | Масленка | 10 шт |
|
| 14 | ЭО-3322Б.70.50.103 | Палец | 6 шт |
|
| 15 | ЭО-3323.20.40.300 | Тяга поперечная | 1 шт |
Розница
324.50 руб.
Нет
Подписаться
|
| 16 | 314-02-70.40.500 | Рычаг двуплечий | 1 шт |
|
| 17 | 13 Ц6 Хр | Масленка | 2 шт |
|
| 18 | 314-02-70.40.005 | Палец | 1 шт |
|
