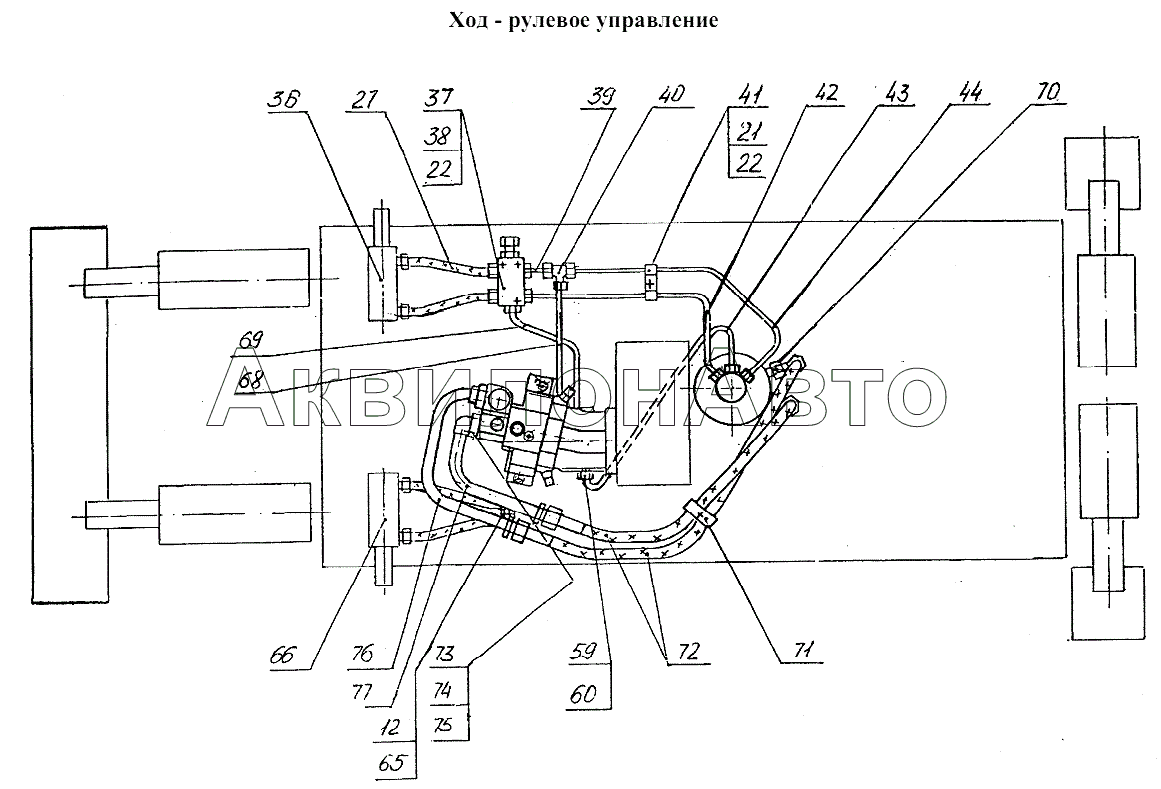

314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth»)
314-02-71.00.000 Гидрооборудование на ходовой раме, (314-30-72.00.000 с гидравликой «Bosch-Rexroth»)
/49.3.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 13.20.69.000 | Гидроцилиндр | 2 шт |
|
| 1 | 13.20.69.000-11 | Гидроцилиндр | 2 шт |
|
| 2 | 7798.М12-8gх35.88.40Х.019 | Болт | 16 шт |
|
| 3 | 6402.12.65Г.019 | Шайба | 32 шт |
|
| 4 | 9833.038-044-36-2-3 | Кольцо | 8 шт |
|
| 5 | 318-02-72.00.310 | Трубопровод | 2 шт |
|
| 6 | 13.71.80.642 | Кольцо защитное | 4 шт |
|
| 7 | 9833.020-025-30-2-3 | Кольцо | 4 шт |
|
| 8 | 13.71.80.680-10 | Гидрозамок двухсторонний | 2 шт |
|
| 9 | ЭО-3323.20.83.012 | Штуцер | 8 шт |
|
| 10 | 9833.018-022-25-2-3 | Кольцо | 8 шт |
|
| 11 | 7798.М12-8gх60.88.40Х.019 | Болт | 16 шт |
|
| 12 | ЭО-3322Д.23.02.003 | Гайка | 6 шт |
|
| 13 | 314-02-71.00.610 | Трубопровод | 1 шт |
|
| 14 | 314-02-71.00.600 | Трубопровод | 1 шт |
|
| 15 | ЭО-3322А.66.01.001 | Скоба | 4 шт |
|
| 16 | 7798.М8-8gх30.58.019 | Болт | 1 шт |
|
| 17 | 6402.8.65Г.019 | Шайба | 3 шт |
|
| 18 | 314-02-71.00.630 | Трубопровод | 1 шт |
|
| 19 | 314-02-71.00.660 | Трубопровод | 1 шт |
|
| 20 | ЭО-3322Б.60.05.000 | Клапан пневмогидравлический | 1 шт |
|
| 21 | 7798.М10-8gх20.58.019 | Болт | 3 шт |
|
| 22 | 6402.10.65Г.019 | Шайба | 14 шт |
|
| 23 | 7798.М8-8gх50.58.019 | Болт | 2 шт |
|
| 24 | 5915.М8-7Н.5.019 | Гайка | 2 шт |
|
| 25 | ЭО-3323А.71.82.000-01 | Гидроцилиндр выносных опор | 2 шт |
|
| 25 | ЭО-3323А.71.82.000-11 | Гидроцилиндр выносных опор | 2 шт |
|
| 26 | 13.71.80.670-10 | Гидрозамок двухсторонний | 2 шт |
|
| 27 | РВД12-28(М22х1,5)-650-У | РВД | 14 шт |
|
| 28 | ЭО-3323.20.83.230 | Трубопровод | 1 шт |
|
| 29 | 08.20.70.060 | Трубопровод | 1 шт |
|
| 30 | 314-02-71.00.670 | Трубопровод | 1 шт |
|
| 31 | 314-02-71.00.680 | Трубопровод | 1 шт |
|
| 32 | 314-02-71.00.620 | Трубопровод | 2 шт |
|
| 34 | РВД20-33(М42х2)-850-У | РВД | 1 шт |
|
| 35 | 314-02-71.00.850 | Коллектор центральный | 1 шт |
Нет
Подписаться
|
| 36 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | 1 шт |
|
| 37 | 314-02-71.00.450 | Кран буксировочный | 1 шт |
|
| 38 | 7798.М10-8gх35.58.019 | Болт | 3 шт |
|
| 39 | ЭО-3323А.71.80.030 | Трубопровод | 1 шт |
|
| 40 | ЭО-3322В.20.01.001 | Тройник | 1 шт |
|
| 41 | ЭО-3322В.47.20.002 | Хомут | 2 шт |
|
| 42 | ЭО-3323А.71.80.060 | Трубопровод | 1 шт |
|
| 43 | 314-02-71.00.790 | Трубопровод | 1 шт |
|
| 44 | ЭО-3323А.71.80.050 | Трубопровод | 1 шт |
|
| 45 | РВД20-33(М42х2)-650-У | РВД | 3 шт |
|
| 47 | 312-04-80.01.310 | Переходник | 2 шт |
|
| 48 | 7798.M10-8gx40.109.40Х.019 | Болт | 8 шт |
|
| 49 | 9833.030-035-30-2-3 | Кольцо | 2 шт |
|
| 50 | У4620.41.00.000 | Гидроклапан противообгонный | 1 шт |
|
| 51 | 314-02-71.00.750 | Фланец | 1 шт |
|
| 52 | 9833.038-044-36-2-3 | Кольцо | 4 шт |
|
| 53 | 7798.M12-8gx110.88.40Х.019 | Болт | 6 шт |
|
| 54 | 5915.М12-7Н.5.019 | Гайка | 6 шт |
|
| 55 | 6402.12.65Г.019 | Шайба | 14 шт |
|
| 56 | 314-02-71.00.001 | Шпилька | 3 шт |
|
| 57 | 314-02-71.00.740 | Трубопровод | 1 шт |
|
| 58 | 314-02-71.00.730 | Трубопровод | 1 шт |
|
| 59 | ЭО-3323А.23.02.001 | Штуцер | 1 шт |
|
| 60 | 23358.18M3 | Прокладка | 1 шт |
|
| 61 | 7798.M12-8gx35.88.40Х.019 | Болт | 8 шт |
|
| 62 | ЭО-3322Д.23.03.009 | Штуцер | 1 шт |
|
| 63 | Д18055А | Кольцо | 1 шт |
|
| 64 | 23358.14М3 | Прокладка | 1 шт |
|
| 65 | ЭО-3322А.24.01.009 | Штуцер | 2 шт |
|
| 66 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | 1 шт |
|
| 67 | 314-02-71.00.810 | Трубопровод | 1 шт |
|
| 68 | ЭО-3323А.71.80.020 | Трубопровод | 1 шт |
|
| 69 | ЭО-3323А.71.80.010 | Трубопровод | 1 шт |
|
| 70 | 08.20.70.020 | Переходник | 2 шт |
|
| 71 | ЭО-3323.41.08.006 | Скоба | 2 шт |
|
| 72 | РВД20-33(М42х2)-1250-У | РВД | 2 шт |
|
| 73 | 7798.М12-8gх35.88.40Х.019 | Болт | 2 шт |
|
| 74 | 7798.М12-8gх105.88.40Х.019 | Болт | 6 шт |
|
| 75 | 9833.038-044-36-2-3 | Кольцо | 2 шт |
|
| 76 | 318-30-72.00.010 | Трубопровод | 1 шт |
|
| 77 | 318-30-72.00.020 | Трубопровод | 1 шт |
|
| 78 | 312-04-71.00.310 | Трубопровод | 2 шт |
|
