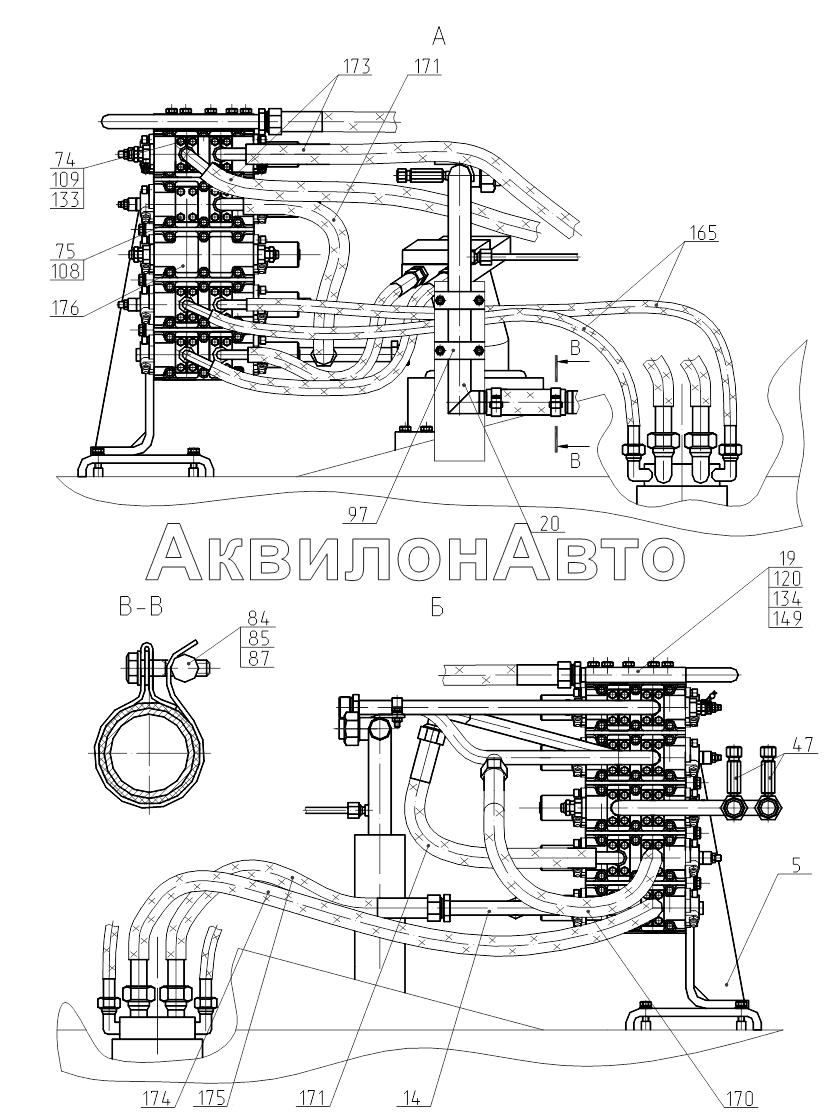

318-30-80.01.000 Трубопроводы на поворотной платформе (с гидравликой «Bosch-Rexroth»)
| № |
Артикул |
Наименование детали |
Кол-во в узле |
| 5 |
314-02-80.01.050 |
Кронштейн
|
1 шт
|
|
| 7 |
314-02-80.01.110 |
Трубопровод
|
1 шт
|
|
| 8 |
314-02-80.01.120 |
Трубопровод
|
1 шт
|
|
| 9 |
314-02-80.01.130 |
Трубопровод
|
1 шт
|
|
| 10 |
314-02-80.01.140 |
Трубопровод
|
1 шт
|
|
| 11 |
314-02-80.01.150 |
Трубопровод
|
1 шт
|
|
| 12 |
314-02-80.01.160 |
Трубопровод
|
1 шт
|
|
| 14 |
314-02-80.01.190 |
Трубопровод
|
1 шт
|
|
| 16 |
314-02-80.01.220-10 |
Трубопровод
|
1 шт
|
|
| 17 |
314-02-80.01.220 |
Трубопровод
|
1 шт
|
|
| 19 |
314-02-80.01.240 |
Фланец сливной
|
1 шт
|
|
| 20 |
314-02-80.01.250 |
Трубопровод
|
1 шт
|
|
| 22 |
314-02-80.01.320 |
Трубопровод
|
1 шт
|
|
| 24 |
314-02-80.01.350 |
Трубопровод (12х1, L=950)
|
1 шт
|
|
| 25 |
314-02-80.01.400 |
Трубопровод (12х1)
|
2 шт
|
|
| 26 |
314-02-80.01.500 |
Кран
|
1 шт
|
|
| 29 |
318-00-80.01.210 |
Трубопровод
|
1 шт
|
|
| 30 |
318-00-80.01.190 |
Трубопровод
|
1 шт
|
|
| 32 |
ЭО-3323.01.82.400 |
Трубопровод
|
1 шт
|
|
| 33 |
318-00-80.01.240 |
Трубопровод (12х1)
|
1 шт
|
|
| 35 |
318-00-80.01.290 |
Трубопровод
|
7 шт
|
|
| 37 |
ЭО-3323А.08.07.110-10 |
Клапан предохранительный
|
1 шт
|
|
| 38 |
ЭО-3323А.08.07.110-20 |
Клапан подпорный
|
1 шт
|
|
| 39 |
312-04-80.01.500 |
Блок клапанов
|
1 шт
|
|
| 40 |
ЭО-3323А.08.07.500-10 |
Фланец
|
1 шт
|
|
| 42 |
520.35.00.000 |
Блок плавающего положения стрелы
|
1 шт
|
|
| 43 |
ЭО-3323.01.82.410-10 |
Трубопровод
|
1 шт
|
|
| 46 |
312-24-80.01.400 |
Патрубок
|
1 шт
|
|
| 47 |
ЭО-3323.01.82.680 |
Включатель манометра
|
2 шт
|
|
| 48 |
ЭО-3322А.23.02.260 |
Включатель манометра
|
1 шт
|
|
| 50 |
ЭО-3323А.08.01.560 |
Трубопровод
|
1 шт
|
|
| 53 |
005-01-80.01.210-10 |
Угольник
|
1 шт
|
|
| 61 |
318-30-80.01.001 |
Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм
|
1 шт
|
|
| 62 |
225-06-80.01.003 |
Переходник
|
1 шт
|
|
| 63 |
225-06-80.01.004 |
Переходник
|
1 шт
|
|
| 68 |
222-02-80.01.006 |
Рукав 16х25-1,6 L=500+/-2
|
3 шт
|
|
| 72 |
ЭО-3323.01.82.017 |
Хомут
|
2 шт
|
|
| 74 |
ЭО-3323.01.80.004 |
Фланец
|
38 шт
|
|
| 75 |
ЭО-3323.01.80.003 |
Фланец
|
1 шт
|
|
| 76 |
314-02-80.01.009 |
Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм
|
2 шт
|
|
| 78 |
ЭО-3322Д.23.02.003 |
Гайка
|
1 шт
|
|
| 79 |
ЭО-3322А.24.01.008 |
Гайка
|
1 шт
|
|
| 80 |
ЭО-3323.01.82.682 |
Прокладка
|
1 шт
|
|
| 81 |
ЭО-3323А.08.07.002-01 |
Штуцер
|
1 шт
|
|
| 82 |
ЭО-3323.41.08.006 |
Скоба
|
2 шт
|
|
| 84 |
ЭО-3322А.04.00.003 |
Бонка
|
6 шт
|
|
| 85 |
ЭО-3322А.04.00.213 |
Болт
|
6 шт
|
|
| 87 |
ЭО-3322А.04.31.005 |
Хомут
|
4 шт
|
|
| 88 |
ЭО-3322А.09.60.001 |
Тройник
|
1 шт
|
|
| 89 |
ЭО-3322А.23.02.001 |
Штуцер
|
1 шт
|
|
| 90 |
ЭО-3322А.24.01.009 |
Штуцер
|
1 шт
|
|
| 91 |
ЭО-3322Б.48.01.904 |
Гайка
|
4 шт
|
|
| 92 |
Э-302-1-3900-07 |
Хомут
|
6 шт
|
|
| 94 |
СП-71.0.70.002 |
Заглушка
|
1 шт
|
|
| 95 |
СП-71.0.70.001 |
Гайка накидная
|
1 шт
|
|
| 96 |
МГ-300.222.1.002 |
Прижим
|
4 шт
|
|
| 97 |
МГ-300.222.1.004 |
Прижим
|
2 шт
|
|
| 100 |
ЭО-3322В.20.01.001 |
Тройник
|
2 шт
|
|
| 108 |
7796.М10-8gх30.88.40Х.019 |
Болт
|
4 шт
|
|
| 109 |
7796.М10-8gх40.88.40Х.019 |
Болт
|
68 шт
|
|
| 110 |
7796.М10-8gх65.88.40Х.019 |
Болт
|
8 шт
|
|
| 117 |
7798.М10-8gх85.88.40Х.019 |
Болт
|
6 шт
|
|
| 129 |
9833.012-016-25-2-3 |
Кольцо
|
2 шт
|
|
| 130 |
9833.020-024-25-2-3 |
Кольцо
|
1 шт
|
|
| 131 |
9833.024-028-25-2-3 |
Кольцо
|
2 шт
|
|
| 132 |
9833.020-025-30-2-3 |
Кольцо
|
2 шт
|
|
| 133 |
9833.030-035-30-2-3 |
Кольцо
|
26 шт
|
|
| 134 |
9833.038-044-36-2-3 |
Кольцо
|
3 шт
|
|
| 136 |
9833.090-100-58-2-3 |
Кольцо
|
1 шт
|
|
| 140 |
23358.18М3 |
Прокладка
|
1 шт
|
|
| 163 |
РВД12-28(М22х1,5-0-М22х1,5-90)-650-У |
РВД
|
1 шт
|
|
| 164 |
РВД12-28(М22х1,5)-650-У |
РВД
|
1 шт
|
|
| 165 |
РВД12-28(М22х1,5-0-d.40-90)-1250-У |
РВД
|
2 шт
|
|
| 167 |
РВД12-28(М22х1,5)-2250-У |
РВД
|
1 шт
|
|
| 168 |
РВД16-30(М27х1,5-0-d.40-90)-750-У |
РВД
|
2 шт
|
|
| 170 |
РВД20-33(М42х2)-750-У |
РВД
|
1 шт
|
|
| 171 |
РВД20-33(М42х2-0-d.40-90)-750-У |
РВД
|
2 шт
|
|
| 172 |
РВД20-33(М42х2-0-d.40-90)-1050-У |
РВД
|
1 шт
|
|
| 173 |
РВД20-33(М42х2-0-d.40-90)-1250-У |
РВД
|
4 шт
|
|
| 175 |
РВД20-33(М42х2)-850-У |
РВД
|
2 шт
|
|
| 176 |
314-02-520.00-10ГР |
Гидрораспределитель
|
1 шт
|
|
| 177 |
d.100МПЗ-У-60МПа-1,5 |
Манометр
|
1 шт
|
|
| 178 |
МТП-3-1МПа-1,5d.60мм |
Манометр
|
1 шт
|
|
