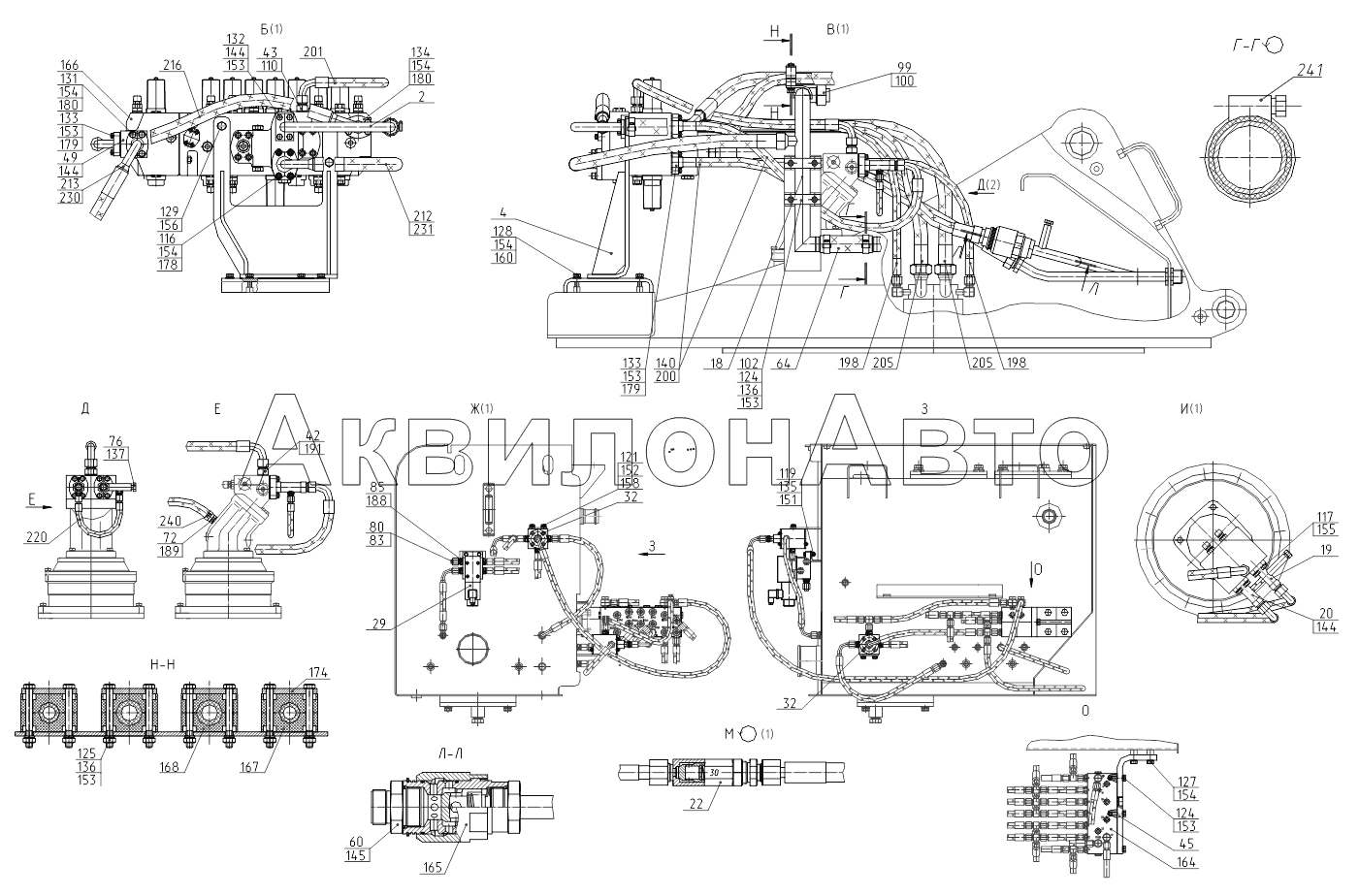

314-90-80.01.000-10 Трубопроводы на поворотной платформе
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 314-90-80.01.010 | Трубопровод | 1 шт |
|
| 2 | 314-90-80.01.020 | Трубопровод | 1 шт |
|
| 4 | 314-30-80.01.040 | Кронштейн | 1 шт |
|
| 7 | 318-90-80.01.070 | Трубопровод | 1 шт |
|
| 10 | 314-90-80.01.100 | Патрубок | 1 шт |
|
| 11 | 314-90-80.01.110 | Трубопровод | 1 шт |
|
| 18 | 317-60-80.01.180 | Трубопровод | 1 шт |
|
| 19 | 318-90-80.01.190 | Трубопровод | 1 шт |
|
| 20 | 318-90-80.01.200 | Трубопровод | 1 шт |
|
| 22 | 318-30-80.01.100-10 | Клапан подпорный | 1 шт |
|
| 25 | 422-00-80.01.210 | Трубопровод | 1 шт |
|
| 29 | 402.90.00.030 | Гидрораспределитель | 1 шт |
|
| 32 | 18.15.01.010-10 | Гидрораспределитель | 2 шт |
|
| 35 | 318-24-80.01.010 | Переходник | 3 шт |
|
| 39 | ЭО-3322А.23.02.260 | Включатель манометра | 3 шт |
|
| 42 | 314-90-80.01.001 | Штуцер | 1 шт |
|
| 43 | 314-90-80.01.002 | Штуцер | 1 шт |
|
| 44 | 314-90-80.01.003 | Рукав | 1 шт |
|
| 45 | 314-90-80.01.004 | Кронштейн | 1 шт |
|
| 49 | 318-90-80.01.009 | Фланец | 1 шт |
|
| 51 | 314-20-80.01.001 | Рукав | 1 шт |
|
| 52 | 318-45-80.03.001 | Рукав | 1 шт |
|
| 53 | 314-20-80.02.006 | Рукав | 1 шт |
|
| 54 | 314-02-03.03.001 | Оплетка | 1 шт |
|
| 56 | 318-45-80.01.005 | Рукав | 1 шт |
|
| 58 | 314-20-80.04.002 | Кронштейн | 1 шт |
|
| 60 | 312-04-28.81.001 | Штуцер | 1 шт |
|
| 63 | 222-02-80.01.006 | Рукав 16х25-1,6 L=500+/-2 | 1 шт |
|
| 64 | 222-02-80.01.007 | Рукав 40х51,5-1,6 L=450+/-2 | 1 шт |
|
| 65 | 314-02-80.01.009-10 | Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм) | 1 шт |
|
| 68 | 225-06-80.01.003 | Переходник | 1 шт |
|
| 69 | 225-06-80.01.004 | Переходник | 1 шт |
|
| 72 | 005-04-80.01.005 | Штуцер | 1 шт |
|
| 73 | 005-04-80.01.006 | Штуцер | 1 шт |
|
| 76 | КС-3372.84.112 | Игла | 3 шт |
|
| 79 | ЭО-3323.01.80.003 | Фланец | 2 шт |
|
| 80 | ЭО-3323.01.90.133 | Гайка | 2 шт |
|
| 81 | ЭО-3323.20.80.008 | Штуцер | 1 шт |
|
| 82 | ЭО-3322Д.23.02.003 | Гайка | 1 шт |
|
| 83 | ЭО-3322А.23.03.003 | Заглушка | 2 шт |
|
| 85 | ЭО-3322Д.23.02.009 | Штуцер | 2 шт |
|
| 89 | ЭО-3322Б.48.01.904 | Гайка | 4 шт |
|
| 93 | 40.45.10.901 | Штуцер | 2 шт |
|
| 99 | СП-71.0.70.001 | Гайка накидная | 1 шт |
|
| 100 | СП-71.0.70.002 | Заглушка | 1 шт |
|
| 102 | МГ-300.222.1.004 | Прижим | 2 шт |
|
| 105 | НГ-413.010.0.001-10 | Хомут | 3 шт |
|
| 110 | 262.52.00.007 | Шайба | 1 шт |
|
| 115 | М10-6gх30.88.35Х016 | Болт | 8 шт |
|
| 116 | М12-6gх30.88.35Х016 | Болт | 4 шт |
|
| 117 | М14-6gх30.88.35Х016 | Болт | 8 шт |
|
| 118 | М6-6gх20.58.016 | Болт | 8 шт |
|
| 119 | М6-6gх30.58.016 | Болт | 2 шт |
|
| 120 | М6-6gх60.58.016 | Болт | 2 шт |
|
| 121 | М8-6gх20.58.016 | Болт | 6 шт |
|
| 122 | М8-6gх40.58.016 | Болт | 4 шт |
|
| 124 | М10-6gх35.58.016 | Болт | 7 шт |
|
| 125 | М10-6gх90.88.40Х.016 | Болт | 8 шт |
|
| 126 | М12-6gх25.58.016 | Болт | 2 шт |
|
| 127 | М12-6gх30.58.016 | Болт | 4 шт |
|
| 128 | М12-6gх45.58.016 | Болт | 6 шт |
|
| 129 | М16-6gх35.58.016 | Болт | 3 шт |
|
| 130 | М16-6gх40.58.016 | Болт | 4 шт |
|
| 131 | М12-6gх90.88.35Х.016 | Болт | 4 шт |
|
| 132 | М10-6gх25.88.019 | Винт | 4 шт |
|
| 133 | М10-6gх35.88.35Х.016 | Винт | 64 шт |
|
| 134 | М12-6gх40.88.35Х.016 | Винт | 12 шт |
|
| 135 | М6-6Н.5.016 | Гайка | 2 шт |
|
| 136 | М10-6Н.5.016 | Гайка | 12 шт |
|
| 137 | 012-016-25-2-3 | Кольцо | 3 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 138 | 020-024-25-2-3 | Кольцо | 1 шт |
|
| 139 | 020-025-30-2-3 | Кольцо | 2 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 140 | 030-035-30-2-3 | Кольцо | 12 шт |
|
| 141 | 024-028-25-2-3 | Кольцо | 1 шт |
|
| 144 | 038-044-36-2-3 | Кольцо | 4 шт |
|
| 145 | 046-050-25-2-3 | Кольцо | 2 шт |
|
| 146 | 090-095-30-2-3 | Кольцо | 1 шт |
|
| 151 | 6.65Г.016 | Шайба | 12 шт |
|
| 152 | 8.65Г.016 | Шайба | 10 шт |
|
| 153 | 10.65Г.016 | Шайба | 91 шт |
|
| 154 | 12.65Г.016 | Шайба | 32 шт |
|
| 155 | 14.65Г.016 | Шайба | 8 шт |
|
| 156 | 16.65Г.016 | Шайба | 7 шт |
|
| 158 | С8.01.08кп.019 | Шайба | 6 шт |
Нет
Подписаться
|
| 160 | С12.01.08кп.019 | Шайба | 6 шт |
|
| 164 | 2372-122XG1/4dm | Блок логики | 1 шт |
|
| 165 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 | 1 шт |
|
| 166 | M8-1415-00/8M8-18R901119042 | Клапан | 1 шт |
|
| 167 | РВДФ32DIN30155032РАН | Корпус одиночного зажима | 2 шт |
|
| 168 | РВДФ40DIN30155040РАН | Корпус одиночного зажима | 2 шт |
|
| 170 | M635RL400.08-G1/4 | Манометр | 1 шт |
|
| 171 | МТП-3-1Мпа-1,5Ф60мм | Манометр | 1 шт |
|
| 174 | 15DPAL5SW2 | Накладка | 4 шт |
|
| 175 | 15GD5DW3 | Накладка | 1 шт |
|
| 178 | 23444030 | Полуфланец | 2 шт |
|
| 179 | 23442060 | Полуфланец | 32 шт |
|
| 180 | 23442560 | Полуфланец | 8 шт |
|
| 187 | 400-821 | Прокладка | 2 шт |
|
| 188 | 400-766-5590 | Прокладка | 2 шт |
|
| 189 | 400-768-5590 | Прокладка | 2 шт |
|
| 190 | 400-825 | Прокладка | 2 шт |
|
| 191 | 400-827 | Прокладка | 1 шт |
|
| 194 | 12-28(М22х1.5-М22х1.5,90)-850-У | РВД | 2 шт |
|
| 195 | 12-28(М22х1.5)-3000-У | РВД | 1 шт |
|
| 196 | 12-28(М22х1.5,0-М22х1.5,90)-650-У | РВД | 1 шт |
|
| 197 | 12-28(М22х1.5,0-М22х1.5,90)-1450-У | РВД | 1 шт |
|
| 198 | 12-28(М22х1.5,0-Ф40,0)-1450-У | РВД | 2 шт |
|
| 199 | 12-28(М22х1.5,0-М22х1.5,90)-1750-У | РВД | 1 шт |
|
| 200 | 16-30(М27х1.5,0-Ф40,0)-1250-У | РВД | 2 шт |
|
| 201 | 16-30(М27х1.5,0-М27х1.5,90)-1050-У | РВД | 1 шт |
|
| 202 | 20-33(Ф40,0-Ф40,90)-900-У | РВД | 1 шт |
|
| 203 | 20-33(М42х2,0-Ф40,0)-1250-У | РВД | 2 шт |
|
| 205 | 25-32(М42х2,0-Ф40,0)-1250-У | РВД | 2 шт |
|
| 209 | 4SP-20-350-1850-SF3/4dm/41.4/0(DKS24)/M42х2/0 | РВД | 2 шт |
|
| 212 | 2SN-25-165-1000-SF11/2dm/60.3/90(DKS24)/M42х2/0 | РВД | 1 шт |
|
| 213 | 4SH-25-380-1000-SF1dm/47.7/90-180 | РВД | 1 шт |
|
| 214 | 4SH-25-380-1850-SF1dm/47.7/45-DKS/M42х2/0 | РВД | 1 шт |
|
| 215 | 4SH-25-380-2200-SF1dm/47.7/90-DKS/M42х2/0 | РВД | 1 шт |
|
| 216 | 4SH-25-380-2000-SF1dm/47.7/90-SF3/4dm/41.4/90 | РВД | 1 шт |
|
| 219 | 2SN-8-350-130-(DKOL24)/M16х1,5/0-(DKOL24)/M16х1,5/0 | РВД | 1 шт |
|
| 220 | 2SN-8-350-400-(DKOL24)/M16х1,5/0-(DKOL24)/M16х1,5/0 | РВД | 1 шт |
|
| 221 | 2SN-8-350-1900-(DKOL24)/M16х1,5/90-(DKOL24)/M16х1,5/0 | РВД | 1 шт |
|
| 222 | SMS20-M1/4dm-P-OR-1000-A | Измерительный шланг | 1 шт |
|
| 223 | М16х2G1/4dm | Ниппель-манометр | 2 шт |
|
| 224 | 104606.1 | Адаптер | окраска в черный цвет шт |
|
| 225 | 8048L1000 | Адаптер | 1 шт |
|
| 229 | 23432020 | Уплотнение O-RING | 4 шт |
|
| 230 | 23432520 | Уплотнение O-RING | 4 шт |
|
| 231 | 23434020 | Уплотнение | 1 шт |
|
| 236 | MDM101CD1CB300X | Фильтр напорный | 1 шт |
|
| 240 | 19-28 | Хомут АВА | 8 шт |
|
| 241 | 45-65 | Хомут АВА | 6 шт |
|
| 242 | 77-95 | Хомут | 2 шт |
|
