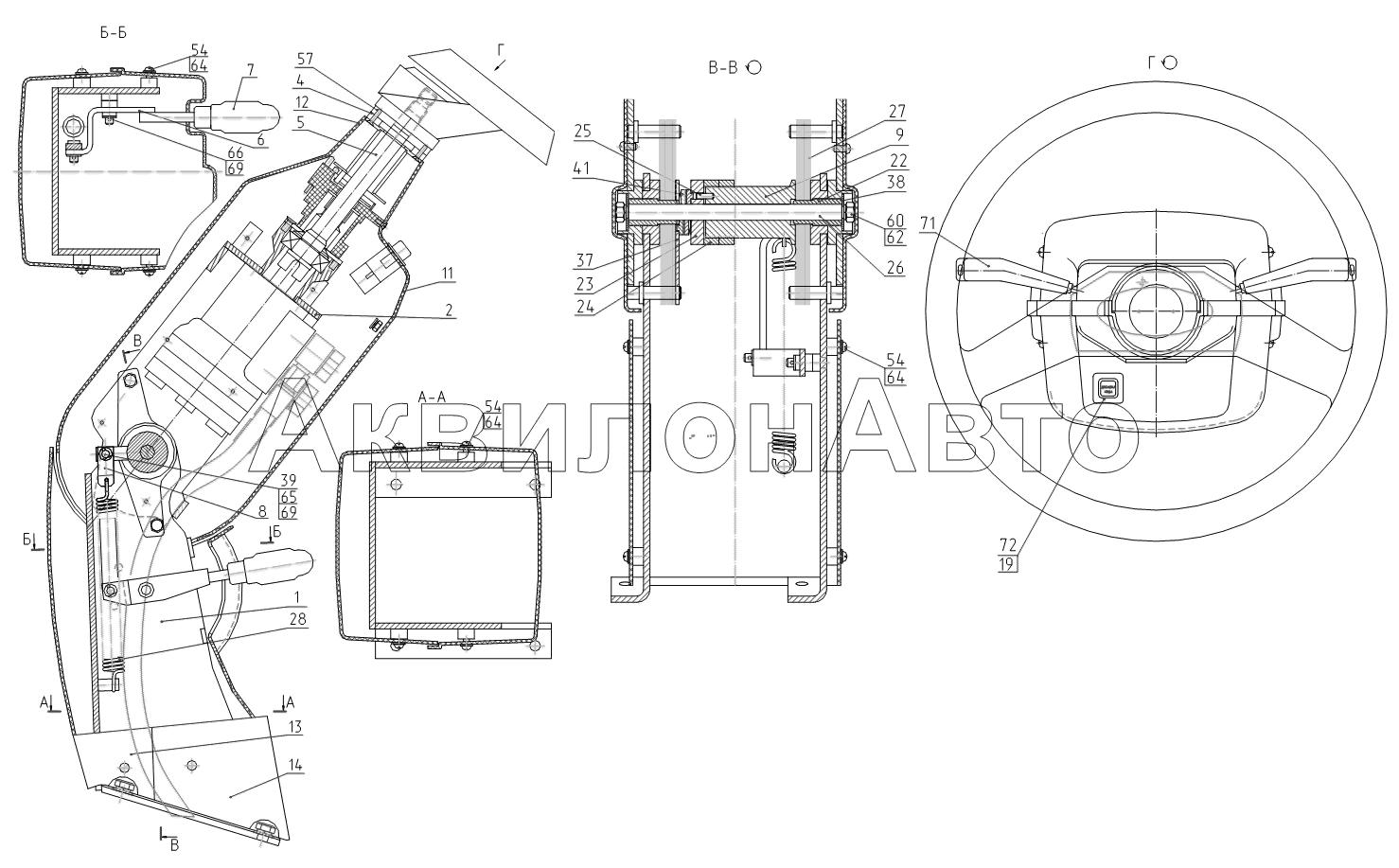

Колонка рулевая
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 312-20-86.90.110 | Основание | 1 шт |
|
| 2 | 312-20-86.90.120 | Вилка | 1 шт |
|
| 4 | 312-20-86.90.140 | Муфта | 1 шт |
|
| 5 | 312-20-86.90.150 | Установка руля | 1 шт |
|
| 6 | 312-20-86.90.160 | Рычаг | 1 шт |
|
| 7 | 312-20-86.90.170 | Ручка | 1 шт |
|
| 8 | 005-04-02.05.160 | Рычаг | 1 шт |
|
| 9 | 005-04-02.05.170 | Каретка | 1 шт |
|
| 11 | 312-20-86.90.101-10 | Облицовка | 1 шт |
|
| 12 | 312-20-86.90.102 | Облицовка | 1 шт |
|
| 13 | 312-20-86.90.103 | Облицовка | 1 шт |
|
| 14 | 312-20-86.90.104 | Облицовка | 1 шт |
|
| 19 | 312-20-86.90.205-28 | Табличка | 1 шт |
|
| 22 | 005-04-02.05.105 | Втулка | 2 шт |
|
| 23 | 005-04-02.05.106 | Муфта | 1 шт |
|
| 24 | 005-04-02.05.107 | Гайка | 2 шт |
|
| 25 | 005-04-02.05.108 | Штифт | 3 шт |
|
| 26 | 005-04-02.05.109 | Ось | 1 шт |
|
| 27 | 005-04-02.05.111 | Пластина | 29 шт |
|
| 28 | 005-04-02.05.112 | Пружина | 1 шт |
|
| 37 | 005-04-02.05.002 | Пластана | 1 шт |
|
| 38 | 005-04-02.05.004 | Шайба | 2 шт |
|
| 39 | 005-04-02.05.005 | Ось | 1 шт |
|
| 41 | 005-04-02.05.011 | Фиксатор | 2 шт |
|
| 54 | В.М6-6gx12.48.016 | Винт | 20 шт |
|
| 57 | В.М4-6gx16.48.016 | Винт | 4 шт |
|
| 60 | М10-6Н.5.016 | Гайка | 2 шт |
|
| 62 | 10.65Г.016 | Шайба | 2 шт |
|
| 64 | С6.01.08кп.019 | Шайба | 20 шт |
|
| 65 | С8.01.08кп.019 | Шайба | 2 шт |
Нет
Подписаться
|
| 66 | С10.01.08кп.019 | Шайба | 1 шт |
|
| 69 | 2х20.019 | Шплинт | 3 шт |
|
| 71 | 68.3709(2108-3709305) | Переключатель | 1 шт |
|
| 72 | 375.3710 | Выключатель | 1 шт |
|
