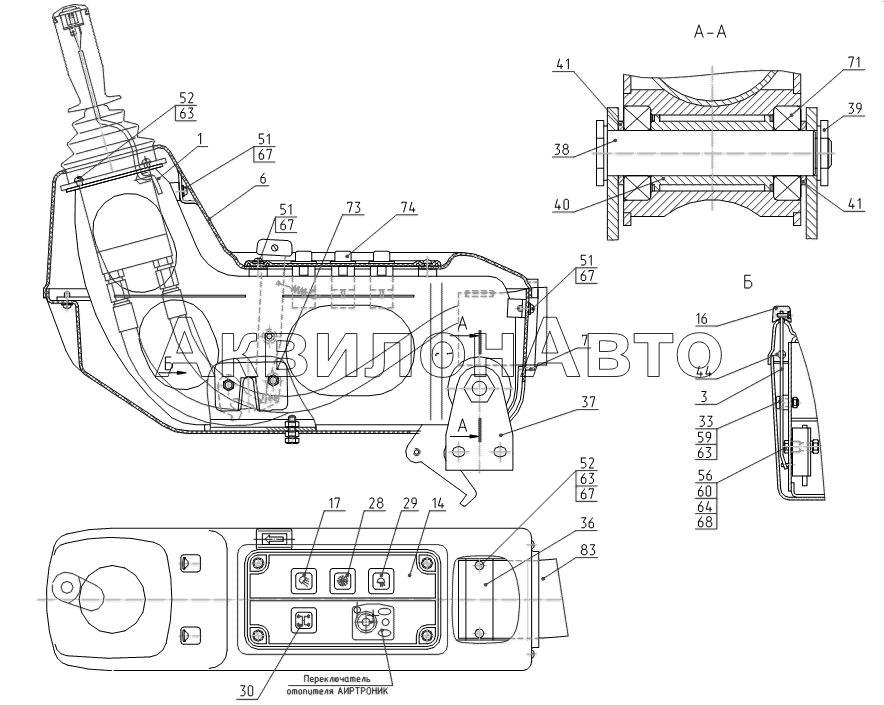

Пульт левый

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	312-20-86.90.210	Каркас пульта левого	1 шт
3	312-20-86.90.220	Рычаг	1 шт
6	312-20-86.90.201	Облицовка	1 шт
7	312-20-86.90.202	Облицовка	1 шт
14	312-20-86.90.203-60	Облицовка	1 шт
16	312-20-86.90.204	Ручка	1 шт
17	312-20-86.90.205	Табличка	1 шт
28	005-04-02.05.113-10	Табличка	1 шт
29	005-04-02.05.113-11	Табличка	1 шт
30	005-04-02.05.113-12	Табличка	1 шт
33	312-20-02.30.006	Винт	1 шт
36	314-02-86.50.104	Планка	1 шт
37	314-02-86.50.105	Кронштейн	2 шт
38	314-02-86.50.106	Вал	1 шт
39	314-02-86.50.107	Гайка	1 шт
40	314-02-86.50.108	Втулка	1 шт
41	314-02-86.50.109	Шайба	2 шт
44	13.01.10.002	Пружина	1 шт
51	В.М6-6gx12.48.016	Винт	10 шт
52	В.М6-6gx22.48.016	Винт	6 шт
56	М8-6gх40.58.016	Болт	2 шт
59	М6-6Н.5.016	Гайка	1 шт
60	М8-6Н.5.016	Гайка	2 шт
63	6.65Г.016	Шайба	7 шт
64	8.65Г.016	Шайба	2 шт
67	С6.01.08кп.019	Шайба	12 шт
68	С8.01.08кп.019	Шайба	2 шт	Нет Подписаться
71	80205	Подшипник	2 шт
73	2108-6105014	Замок наружный	1 шт
74	375.3710	Выключатель	4 шт
83	Р3-Ц-А-75	Металлорукав (L=600мм)	1 шт
