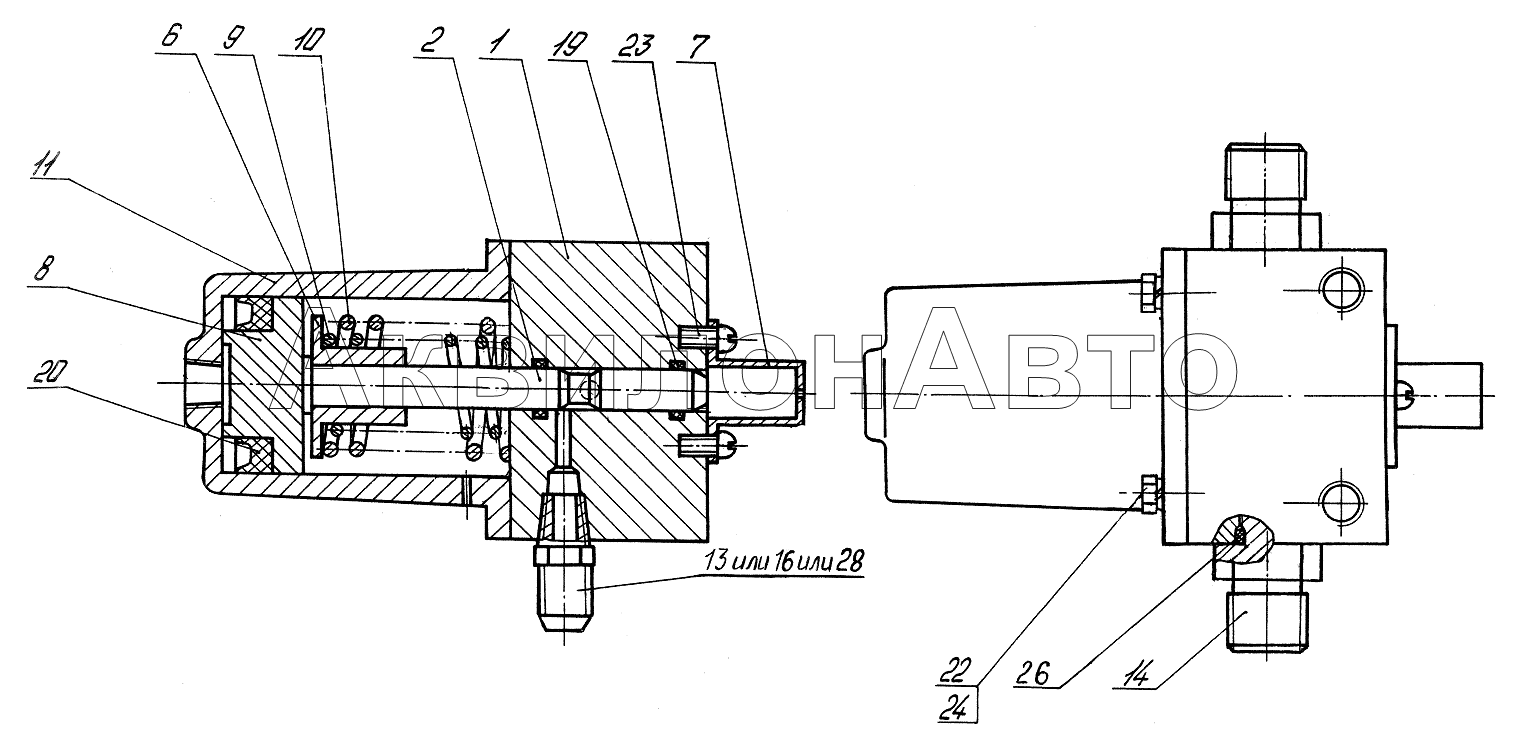

ЭО-3322Д.60.05.000 Клапан пневмогидравлический
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | ЭО-3322Д.60.05.003 | Корпус | 1 шт |
|
| 2 | ЭО-3322Д.60.05.002 | Золотник | 1 шт |
|
| 6 | ЭО-3322Б.60.05.001 | Втулка | 1 шт |
|
| 7 | ЭО-3322Б.60.05.004 | Крышка | 1 шт |
|
| 8 | ЭО-3322Б.60.05.005 | Поршень | 1 шт |
|
| 9 | ЭО-3322Б.60.05.006 | Пружина | 1 шт |
|
| 10 | ЭО-3322Б.60.05.007 | Пружина | 1 шт |
|
| 11 | ЭО-3322Б.60.05.009 | Стакан | 1 шт |
|
| 11 | ЭО-3322Д.60.05.010 | Стакан | 1 шт |
|
| 13 | ЭО-3322А.23.03.004 | Штуцер | 1 шт |
|
| 14 | ЭО-3323.20.83.013 | Штуцер | 2 шт |
|
| 16 | ЭО-3322А.09.40.004 | Пробка коническая | 1 шт |
|
| 19 | 012-016-25-2-3 | Кольцо | 2 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 20 | 3-50х30-6 | Манжета | 1 шт |
|
| 22 | М6-6gх20.58.016 | Болт | 4 шт |
|
| 23 | В.М6-6gх12.58.016 | Винт | 2 шт |
|
| 24 | 6.65Г.016 | Шайба | 4 шт |
|
| 26 | 018-022-25-2-3 | Кольцо | 2 шт |
Розница
0.40 руб.
Нет
Подписаться
|
| 28 | 2-10-К1/4 | Угольник | 1 шт |
|
| 31 | Loctite620 | Герметик | V=0.3 мл, или Loctite 638 или Loctite 545 шт |
|
