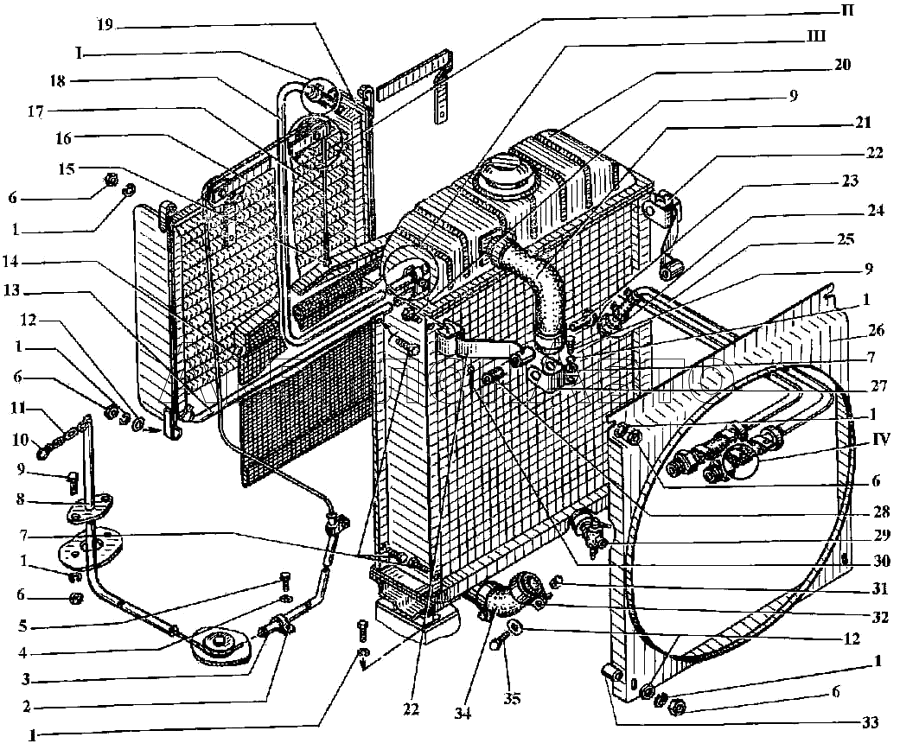

Установка радиаторов и шторки
1
1
1
1
1
1
1
2
3
4
5
6
6
6
6
6
7
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| Установка радиаторов и шторки (части I.. | Установка радиаторов и шторки (части I..IV) | шт |
|
|
| 1 | 6402 8.65Г | Шайба | 19 шт |
|
| 2 | Э-302Б-1-1200-31 | Скоба | 2 шт |
|
| 3 | ЭО-3323.04.04.009 | Труба | 1 шт |
|
| 4 | 6402 10.65Г | Шайба | 1 шт |
|
| 5 | 7808 М10-20 | Болт | 1 шт |
|
| 6 | 5915 М8 | Гайка | 14 шт |
|
| 7 | 7795 М8-50 | Болт | 6 шт |
|
| 8 | ЭО-3323.04.04.130 | Труба направляющая | 1 шт |
|
| 9 | 7808 М8-20 | Болт | 9 шт |
|
| 10 | ЭО-3322Б.02.06.121 | Кольцо | 1 шт |
|
| 11 | ЭО-3323.04.04.150 | Цепочка | 1 шт |
|
| 12 | 11371 8 | Шайба | 17 шт |
|
| 13 | ЭО-3323.04.04.160 | Трубопровод | 1 шт |
|
| 14 | ЭО-3323.04.04.100 | Шторка | 1 шт |
|
| 15 | Э-302А-2-5311-03-03 | Трубка | 2 шт |
|
| 16 | ЭО-3323.04.04.140 | Кронштейн | 1 шт |
|
| 17 | 3063 1.5-Г-1-С-Н1568 | Канат L=2100 мм | 1 шт |
|
| 18 | ЭО-3323.04.04.080 | Трубопровод | 1 шт |
|
| 19 | 70У.14.05.010 | Радиатор масляный | 1 шт |
|
| 20 | 70У. 13.01.010 | Радиатор водяной | 1 шт |
|
| 21 | ЭО-3323.04.04.002 | Шланг | 1 шт |
|
| 21 | ЭО-3323.04.04.012 | Шланг | 1 шт |
|
| 22 | ЭО-3323.01.04.060ЭО- | Растяжка | 11 шт |
|
| 23 | ЭО-3323.04.04.011 | Палец | 4 шт |
|
| 24 | 70-140.52.30 | Фильтр сетчатый | 1 шт |
|
| 25 | ЭО-3323.04.04.014 | Трубопровод | 1 шт |
|
| 26 | ЭО-3323.04.04.014 | Трубопровод | 1 шт |
|
| 27 | ЭО-3323.04.04.007 | Кронштейн | 1 шт |
|
| 28 | ЭО-3323.04.04.001 | Втулка | 1 шт |
|
| 29 | Кр2-1305010 | Краник | 1 шт |
|
| 30 | 397 3,2-20 | Шплинт | 4 шт |
|
| 31 | ЭО-3322А.04.00.003 | Бонка | 4 шт |
|
| 32 | ЭО-3322А.04.31.005 | Хомут | 4 шт |
|
| 33 | ЭО-3323.04.04.005 | Втулка | 2 шт |
|
| 34 | ЭО-3323.04.04.006 | Шланг | 1 шт |
|
| 35 | ЭО-3322А.04.00.213 | Болт | 4 шт |
|
