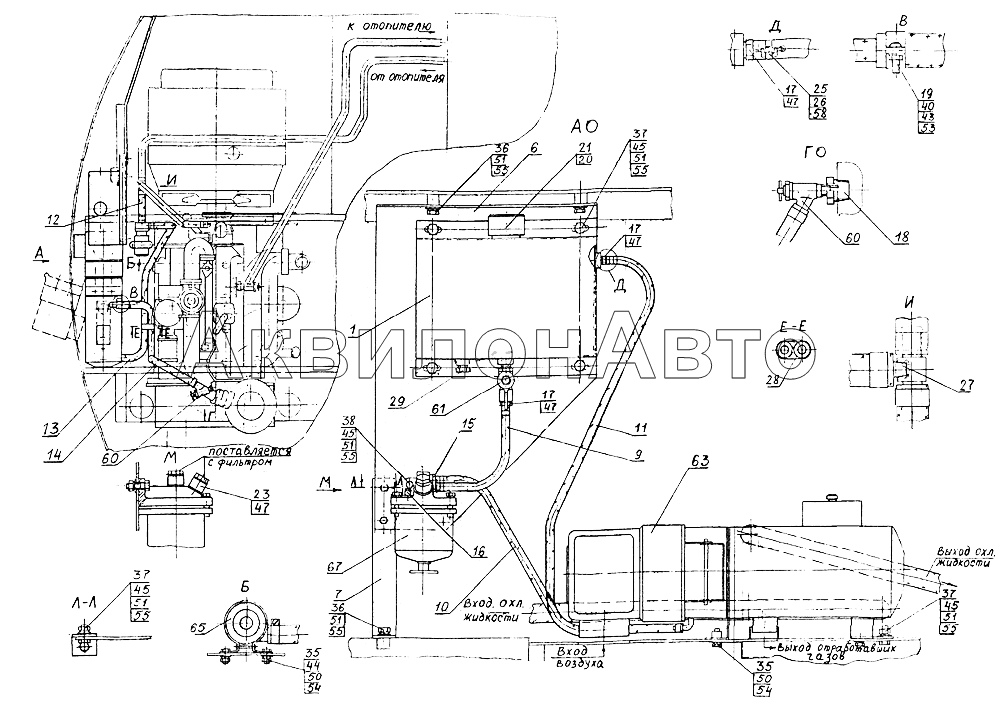

Установка подогревателя
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 710-00-87.50.100 | Бачок топливный | 1 шт |
|
| 6 | 622-00-87.50.001 | Кронштейн | 1 шт |
|
| 7 | 622-00-87.50.002 | Планка | 1 шт |
|
| 9 | 622-00-87.50.004 | Рукав | 1 шт |
|
| 10 | 622-00-87.50.005 | Рукав | 1 шт |
|
| 11 | 622-00-87.50.006 | Рукав | 1 шт |
|
| 12 | 622-00-87.50.007 | Рукав | 1 шт |
|
| 13 | 622-00-87.50.008 | Рукав | 1 шт |
|
| 14 | 622-00-87.50.009 | Рукав | 1 шт |
|
| 15 | 225-00-87.25.002 | Ниппель | 2 шт |
|
| 16 | 225-00-87.25.003 | Втулка | 1 шт |
|
| 17 | 620-00-87.10.001 | Штуцер | 1 шт |
|
| 18 | 314-02-87.50.001 | Переходник | 1 шт |
|
| 19 | ЭО-3323.04.04.016 | Хомут | 6 шт |
|
| 20 | 16.03.14.002 | Прокладка | 1 шт |
|
| 21 | 16.03.14.001 | Крышка | 1 шт |
|
| 21 | 314-60-04.00.003 | Крышка | 1 шт |
|
| 23 | 16.03.14.003 | Крышка | 2 шт |
|
| 25 | ЭО-3322А.09.30.102 | Серьга | 6 шт |
|
| 26 | ЭО-3322А.09.30.103 | Лента | 6 шт |
|
| 27 | ЭО-3323.20.85.002 | Штуцер | 1 шт |
|
| 28 | Э-302-1-1600-14 | Хомутик | 2 шт |
|
| 29 | ЭО-3322А.09.40.004 | Пробка коническая | 1 шт |
|
| 35 | М8-6gx30.58.016 | Болт | 5 шт |
|
| 36 | М10-6gx20.58.016 | Болт | 3 шт |
|
| 37 | М10-6gx25.58.016 | Болт | 7 шт |
|
| 38 | М10-6gx35.58.016 | Болт | 2 шт |
|
| 40 | В.М6-6gx22.58.016 | Винт | 6 шт |
|
| 43 | М6-6Н.5.016 | Гайка | 6 шт |
|
| 44 | М8-6Н.5.016 | Гайка | 2 шт |
|
| 45 | М10-6Н.5.016 | Гайка | 9 шт |
|
| 47 | 14М3 | Прокладка | 6 шт |
|
| 50 | 8.65Г.016 | Шайба | 5 шт |
|
| 51 | 10.65Г.016 | Шайба | 12 шт |
|
| 53 | С6.01.08кп.019 | Шайба | 6 шт |
|
| 54 | С8.01.08кп.019 | Шайба | 5 шт |
Нет
Подписаться
|
| 55 | С10.01.08кп.019 | Шайба | 12 шт |
|
| 58 | 3.2х20.019 | Шплинт | 6 шт |
|
| 60 | ВС-11 | Кран | 1 шт |
|
| 61 | ПП6-1 | Кран | 1 шт |
|
| 63 | 151.8106-01 | Подогреватель жидкостный | 1 шт |
|
| 65 | 1552.3730 | Электродвигатель с насосом | 1 шт |
|
| 67 | 12-1117010 | Фильтр топливный тонкой очистки | 1 шт |
|
