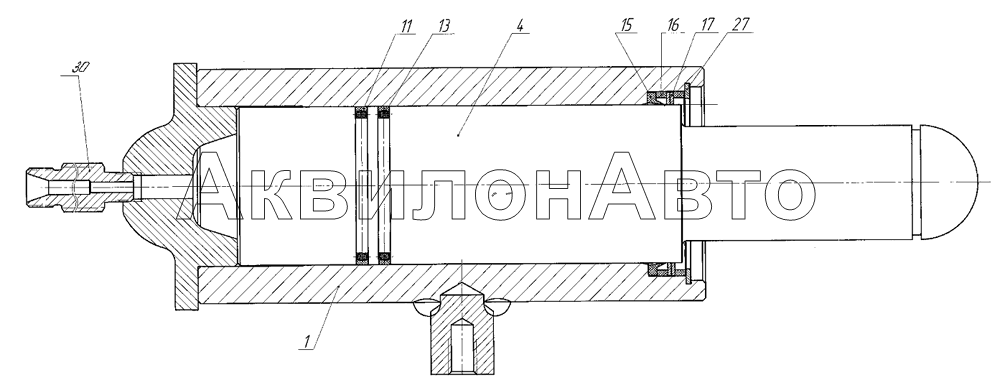

4227.16.28.100-01 Гидроцилиндр
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 4227.16.28.150 | Цилиндр сварной | 1 шт |
|
| 4 | 4227.16.28.101 | Плунжер | 1 шт |
|
| 11 | 4125А.16.74.205 | Кольцо | 2 шт |
|
| 13 | 4125А.16.74.208 | Кольцо резиновое | 2 шт |
|
| 15 | 4121А.23.00.033 | Грязесъемник | 1 шт |
|
| 16 | 4121А.23.00.034 | Втулка | 2 шт |
|
| 17 | 4121А.23.00.035 | Кольцо | 2 шт |
|
| 27 | 13943.В110 | Кольцо | 1 шт |
|
| 30 | 4227.16.28.102 | Штуцер | 1 шт |
|
