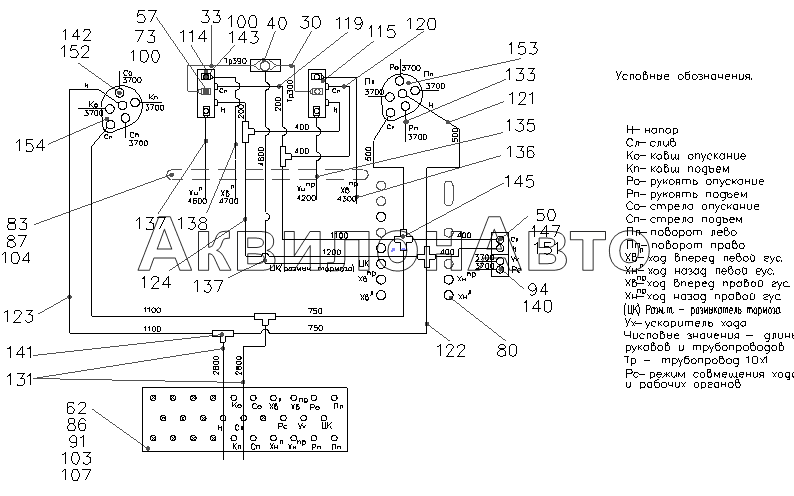

842251450100 60 Гидроуправление в кабине

002626502000 00 Электрооборудование в кабине

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
30	00013072137000	Трубопровод	1 шт
33	00013071538000	Трубопровод	1 шт
40	31430800402000	Клапан «ИЛИ»	1 шт
50	00013800494000	Блок управления	1 шт
57	01600800401000	Переходник	2 шт
62	31840800400100	Планка	1 шт
73	01600800400100	Болт	2 шт
80	00001112004101	Втулка предохранительная	7 шт
83	00018150100100	Планка	2 шт
86	00002640012101	Болт M8-6gx20.58.016	2 шт
87	00002640022101	Болт М10-6gх20.58.016	3 шт
91	00002641060801	Гайка М8-6Н.5.016	2 шт
94	00006421000501	Кольцо 012-016-25-2-3	6 шт
100	00000233581400	Прокладка	8 шт
103	00002644020501	Шайба 8.65Г.016	2 шт
104	00002644020601	Шайба 10.65Г.016	3 шт
107	00002644060801	Шайба С8.01.08кп.016	2 шт
114	00010006007401	Блок управления	1 шт
115	00010006007501	Блок управления	1 шт
119	00006417000401	Рукав высокого давления	2 шт
120	00006417000501	Рукав высокого давления	4 шт
122	00006417001201	Рукав высокого давления	2 шт
123	00006417001701	Рукав высокого давления	3 шт
124	00006417001901	Рукав высокого давления	1 шт
131	00006417003101	РВД	2 шт
133	00006417004501	РВД	10 шт
135	00006417005201	РВД	1 шт
136	00006417005301	Рукав высокого давления	1 шт
137	00006417005501	РВД	2 шт
138	00006417005801	РВД	1 шт
140	00002648200101	Адаптер	6 шт
141	00002648200701	Адаптер	4 шт
142	00002648201101	Адаптер	12 шт
143	00002648200301	Адаптер	4 шт
145	00002648200901	Адаптер	2 шт
147	00002648200401	Адаптер	2 шт
151	Loctite542	Герметик	V=0,9 мл шт
152	00006431250301	Прокладка	12 шт
153	00010240150101	Джойстик правый	1 шт
154	00010240150201	Клапан	1 шт
