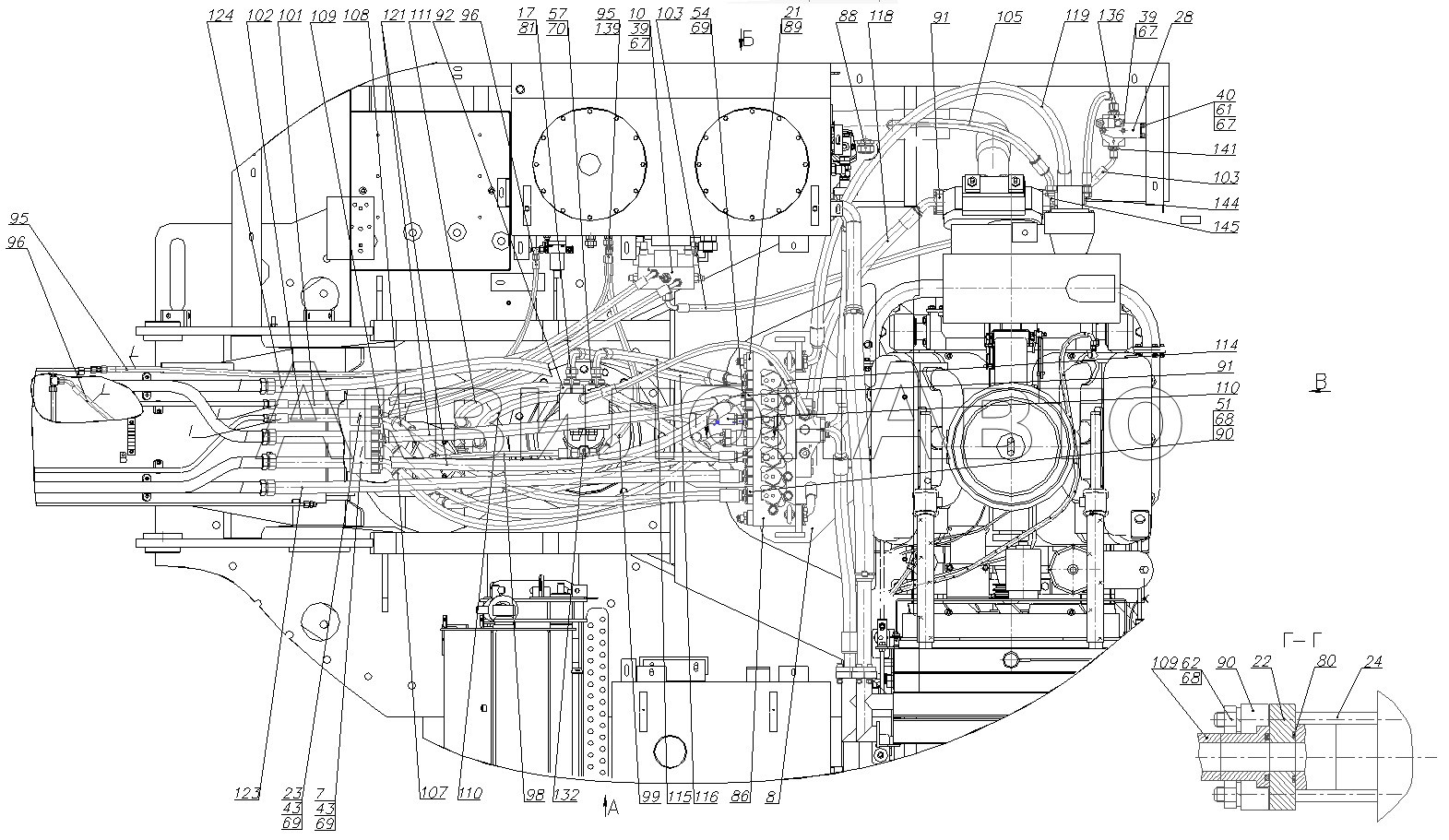

Гидросистема силовая
/23.1.gif)
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 00262540001000 | Труба с фланцем | 1 шт |
|
| 4 | 00262500009000 | Труба сварная | 1 шт |
|
| 5 | 00262500009001 | Труба сварная | 1 шт |
|
| 6 | 00262520001000 | Патрубок | 1 шт |
|
| 7 | 00262520003000 | Корпус | 1 шт |
|
| 8 | 00262520010000 | Кронштейн | 1 шт |
|
| 10 | 00262530001000 | Гидрораспределитель с блоком клапанов | 1 шт |
|
| 11 | 00262530009000 | Кронштейн сварной | 1 шт |
|
| 18 | 00262540000200 | Штуцер | 1 шт |
|
| 20 | 00262520000100 | Фланец | 1 шт |
|
| 21 | 00262520000200 | Фланец | 1 шт |
|
| 22 | 00262520000300 | Фланец | 1 шт |
|
| 23 | 00262520000400 | Фланец | 1 шт |
|
| 24 | 00262520000500 | Шпилька | 4 шт |
|
| 25 | 00262520000700 | Шайба | 1 шт |
|
| 28 | 00262530000100 | Скоба | 1 шт |
|
| 31 | 84121110400400 | Прокладка | 1 шт |
|
| 32 | 84121110400700 | Хомутик | 1 шт |
|
| 33 | 84125170109700 | Пробка | 1 шт |
|
| 35 | 00007043101340 | Заглушка | 1 шт |
|
| 36 | 00007043112440 | Гайка накидная | 1 шт |
|
| 39 | 00002640012101 | Болт M8-6gx20.58.016 | 11 шт |
|
| 40 | 00002640012101 | Болт M8-6gx20.58.016 | 2 шт |
|
| 42 | 00002640023801 | Болт М10-6gх40.88.016 | 6 шт |
|
| 43 | 00002640032901 | Болт М12х30.88.019 | 4 шт |
|
| 44 | 00002640054001 | Болт М16-6gх40.88.019 | 7 шт |
|
| 45 | 00002640035501 | Болт | 8 шт |
|
| 46 | 00002640064901 | Болт M20-6g50.88.20Г2Р.016 | 1 шт |
|
| 47 | 00002640067401 | Болт | 2 шт |
|
| 50 | 00002642019501 | Винт М10-6gx30.88.35X.016 | 4 шт |
|
| 51 | 00002642017701 | Винт М10-6gx35.88.35X.016 | 44 шт |
|
| 53 | 00002642019101 | Винт | 8 шт |
|
| 54 | 00002642019201 | Винт М12-6gх40.109.40Х.016 | 56 шт |
|
| 61 | 00002641060801 | Гайка М8-6Н.5.016 | 2 шт |
|
| 62 | 00002641061001 | Гайка M10-6H.5.016 | 4 шт |
|
| 63 | 00002641061201 | Гайка M12-6H.5.016 | 8 шт |
|
| 64 | 00002641062001 | Гайка М20-6H.5.016 | 2 шт |
|
| 67 | 00002644026201 | Шайба | 13 шт |
|
| 68 | 00002644021901 | Шайба | 58 шт |
|
| 69 | 00002644026301 | Шайба | 76 шт |
|
| 71 | 00002644026601 | Шайба 16Т.65Г.06 | 7 шт |
|
| 72 | 00002644025701 | Шайба | 3 шт |
|
| 75 | 00002644060801 | Шайба С8.01.08кп.016 | 1 шт |
|
| 76 | 00002644061201 | Шайба 12.01.08кп.019 | 8 шт |
|
| 77 | 00002644061601 | Шайба плоская | 3 шт |
|
| 79 | 00006421003901 | Кольцо | 2 шт |
|
| 80 | 00006421001101 | Кольцо 030-035-30-2-3 | 1 шт |
|
| 81 | 00006421001601 | Кольцо 038-044-36-2-3 | 1 шт |
|
| 82 | 00006421016301 | Кольцо | 1 шт |
|
| 83 | 00006421005201 | Кольцо 100-110-58-2-3 | 1 шт |
|
| 86 | 00010240140901 | Клапан | 1 шт |
|
| 89 | 00097240001601 | Измерительная муфта с колпаком | 2 шт |
|
| 90 | 00092382060101 | Полуфланец | 22 шт |
|
| 91 | 00092382059501 | Полуфланец | 26 шт |
|
| 92 | 00092382070301 | Полуфланец | 2 шт |
|
| 93 | 00092382070101 | Полуфланец | 6 шт |
|
| 95 | 00006417003201 | Рукав высокого давления | 1 шт |
|
| 96 | 00006417097901 | РВД | 1 шт |
|
| 98 | 00006417025101 | РВД | 1 шт |
|
| 99 | 00006417025001 | РВД | 1 шт |
|
| 100 | 00006420027101 | РВД | 1 шт |
|
| 101 | 00006420027401 | РВД | 1 шт |
|
| 102 | 00006420027901 | РВД | 1 шт |
|
| 103 | 00006420027501 | РВД | 1 шт |
|
| 105 | 00006417022101 | РВД | 1 шт |
|
| 107 | 00006417023801 | РВД | 1 шт |
|
| 108 | 00006417024101 | РВД | 1 шт |
|
| 109 | 00006417024201 | РВД | 1 шт |
|
| 110 | 00006417023701 | РВД | 2 шт |
|
| 111 | 00006417024301 | РВД | 1 шт |
|
| 112 | 00006417024401 | РВД | 1 шт |
|
| 114 | 00006417022401 | РВД | 1 шт |
|
| 115 | 00006417023101 | РВД | 1 шт |
|
| 116 | 00006417023301 | РВД | 1 шт |
|
| 118 | 00006417073101 | РВД | 1 шт |
|
| 119 | 00006417073901 | РВД | 1 шт |
|
| 121 | 00006417073401 | РВД | 1 шт |
|
| 123 | 00006417073301 | РВД | 1 шт |
|
| 124 | 00006417074101 | РВД | 1 шт |
|
| 126 | 00006417093901 | Рукав | 1 шт |
|
| 127 | 00006417093801 | Рукав | 1 шт |
|
| 129 | 0641305761 | Рукав | 1 шт |
|
| 132 | 00002648203701 | Соединение поворотное | 1 шт |
|
| 134 | 00002648205001 | Тройник | 1 шт |
|
| 136 | 00010011542101 | Фильтр напорный | 1 шт |
|
| 137 | 00092382001601 | Хомут червячный | 2 шт |
|
| 138 | 00092382002101 | Хомут червячный | 2 шт |
|
| 139 | 00002648207701 | Штуцер | 1 шт |
|
| 140 | 0000264820901 | Штуцер | 1 шт |
|
| 141 | 00002648205801 | Штуцер | 2 шт |
|
| 144 | 00010260007101 | Фитинг | 1 шт |
|
| 145 | 00010260007201 | Фланец | 1 шт |
|
| 146 | 00006420002201 | Уплотнение | 11 шт |
|
| 147 | 00006420002301 | Уплотнение | 13 шт |
|
| 148 | 00006420002501 | Уплотнение | 1 шт |
|
| 149 | 00006420002401 | Уплотнение | 3 шт |
|
| 150 | 00093260402901 | Прокладка | 1 шт |
|
