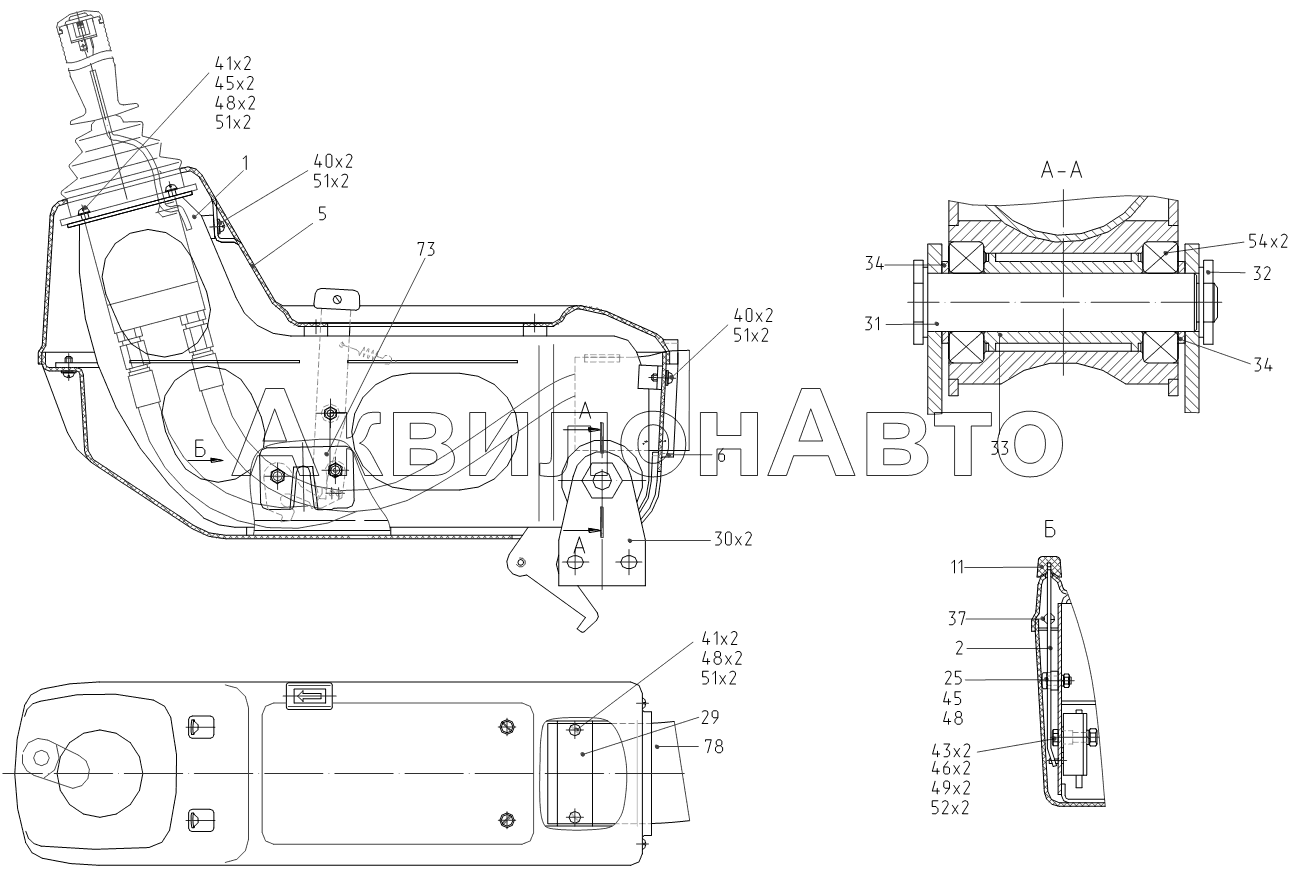

312-20-86.90.200-90 Пульт левый

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	312-20-86.90.210-10	Каркас пульта левого	1 шт
2	312-20-86.90.220	Рычаг	1 шт
5	312-20-86.90.201-10	Облицовка	1 шт
6	312-20-86.90.202	Облицовка	1 шт
11	312-20-86.90.204	Ручка	1 шт
25	312-20-02.30.006	Винт	1 шт
29	314-02-86.50.104	Планка	1 шт
30	314-02-86.50.105	Кронштейн	2 шт
31	314-02-86.50.106	Вал	1 шт
32	314-02-86.50.107	Гайка	1 шт
33	314-02-86.50.108	Втулка	1 шт
34	314-02-86.50.109	Шайба	2 шт
37	13.01.10.002	Пружина	1 шт
40	ВМ6-8gх12.48.019	Винт	4 шт
41	ВМ6-8gх22.48.019	Винт	4 шт
43	ВМ8-8gх40.58.019	Болт	2 шт
45	М6-6Н.5.016	Гайка	5 шт
46	М8-6Н.5.016	Гайка	2 шт
48	6.65Г.016	Шайба	5 шт
49	8.65Г.016	Шайба	2 шт
51	С6.01.016	Шайба	12 шт
52	С6.01.016	Шайба	2 шт
54	80205	Подшипник	2 шт
73	2108-6105014	Замок наружный	1 шт
78	Р3-Ц-А-75	Металлорукав (L=600мм)	1 шт
