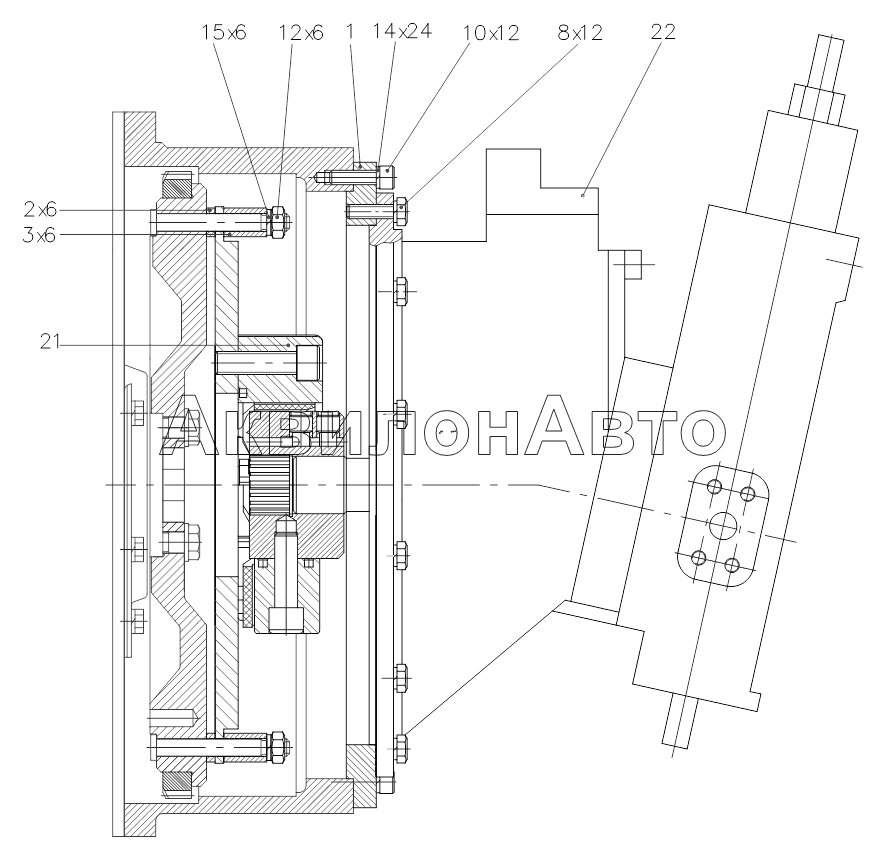

314220406000 00 Установка агрегата насосного
1
2
3
8
10
12
14
15
21
22
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 31422040600100 | Фланец | 1 шт |
|
| 2 | 31422040600200 | Втулка | 6 шт |
|
| 3 | 31422040600210 | Втулка | 6 шт |
|
| 8 | М10-6gх35.88.016 | Болт | 12 шт |
|
| 10 | М10-6gх35.88.40Х.016 | Винт | 12 шт |
|
| 12 | М12х1,25-6Н.5.016 | Гайка | 6 шт |
|
| 14 | 10.65Г.016 | Шайба | 24 шт |
|
| 15 | 12.65Г.016 | Шайба | 6 шт |
|
| 21 | 00093110032301 | Муфта | 1 шт |
|
| 22 | 00010240002201 | Агрегат насосный | 1 шт |
|
