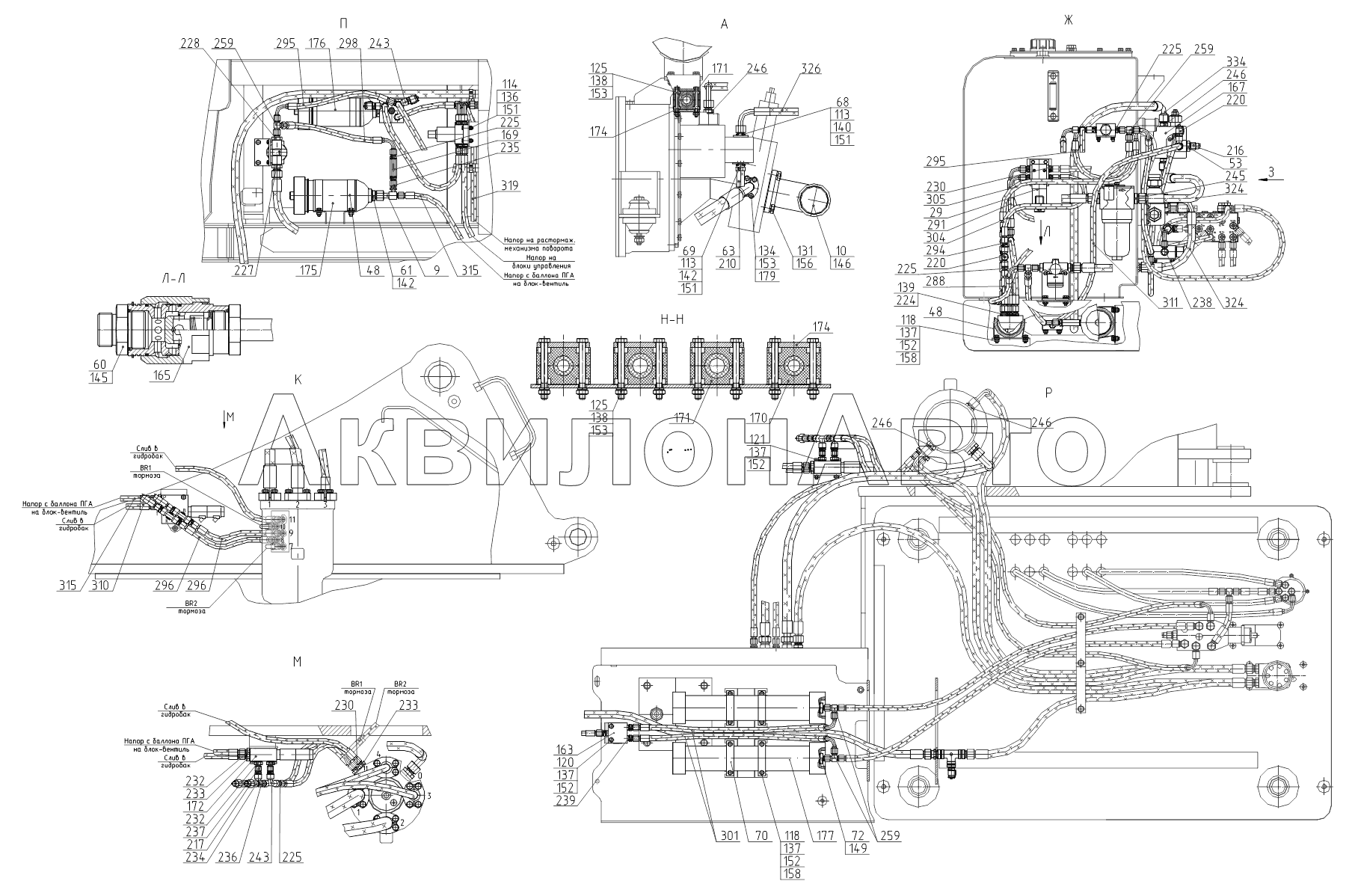

314928001000 10, 314928001000 Трубопроводы на поворотной платформе
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 31850800102000 | Фланец | 1 шт |
|
| 2 | 31490800102000 | Трубопровод | 1 шт |
|
| 4 | 31430800104000 | Кронштейн | 1 шт |
|
| 5 | 31850800104000 | Клапан предохранительный | 1 шт |
|
| 7 | 21890800106000 | Трубопровод | 1 шт |
|
| 9 | 31850800109000 | Переходник | 1 шт |
|
| 10 | 31490800110000 | Патрубок | 1 шт |
|
| 11 | 31402800111000 | Трубопровод | 1 шт |
|
| 12 | 31845800111000 | Трубопровод | 2 шт |
|
| 18 | 21892800118000 | Трубопровод | 1 шт |
|
| 25 | 42200800121000 | Трубопровод | 1 шт |
|
| 29 | 00402900003000 | Гидрораспределитель | 1 шт |
|
| 43 | 00262540000200 | Штуцер | 1 шт |
|
| 44 | 31490800100300 | Рукав | 1 шт |
|
| 45 | 31490800100400 | Кронштейн | 1 шт |
|
| 46 | 31492800100500 | Кронштейн | 1 шт |
|
| 48 | 31850800100800 | Хомут | 4 шт |
|
| 49 | 31890800100900 | Фланец | 1 шт |
|
| 51 | 31420800100100 | Рукав | 1 шт |
|
| 53 | 31850800101300 | Переходник | 1 шт |
|
| 56 | 31845800100500 | Рукав | 1 шт |
|
| 58 | 31420800400200 | Кронштейн | 1 шт |
|
| 60 | 31204288100100 | Штуцер | 1 шт |
|
| 61 | 31850800101200 | Штуцер | 1 шт |
|
| 63 | 22202800100600 | Рукав | 1 шт |
|
| 64 | 22202800100700 | Рукав | 1 шт |
|
| 65 | 31402800100910 | Рукав | 1 шт |
|
| 68 | 10501800101300 | Фланец | 1 шт |
|
| 69 | 22506800100400 | Переходник | 1 шт |
|
| 70 | 32000800400110 | Хомут | 4 шт |
|
| 72 | 32000800400300 | Штуцер | 2 шт |
|
| 79 | 00023018000300 | Заглушка | 2 шт |
|
| 89 | 00009480190400 | Гайка | 4 шт |
|
| 99 | 00087107000100 | Гайка накидная | 1 шт |
|
| 100 | 00087107000200 | Заглушка | 1 шт |
|
| 102 | 30000222100400 | Прижим | 2 шт |
|
| 105 | 00413010000110 | Хомут | 3 шт |
|
| 110 | М10-6gх30.88.35Х.016 | Болт | 8 шт |
|
| 111 | М12-6gх30.88.35Х.016 | Болт | 4 шт |
|
| 112 | М14-6gх35.88.35Х.016 | Болт | 8 шт |
|
| 113 | М6-6gх20.58.016 | Болт | 8 шт |
|
| 114 | М6-6gх30.58.016 | Болт | 2 шт |
|
| 115 | М6-6gх60.58.016 | Болт | 2 шт |
|
| 116 | М6-6gх70.58.016 | Болт | 2 шт |
|
| 117 | М8-6gх16.58.016 | Болт | 2 шт |
|
| 118 | М8-6gх20.58.016 | Болт | 18 шт |
|
| 119 | М8-6gх40.58.016 | Болт | 4 шт |
|
| 120 | М8-6gх50.58.016 | Болт | 2 шт |
|
| 121 | М8-6gх60.58.016 | Болт | 3 шт |
|
| 122 | М8-6gх75.58.016 | Болт | 2 шт |
|
| 123 | М10-6gх25.58.016 | Болт | 2 шт |
|
| 124 | М10-6gх35.58.016 | Болт | 7 шт |
|
| 125 | М10-6gх90.88.40Х.016 | Болт | 10 шт |
|
| 126 | М12-6gх25.58.016 | Болт | 2 шт |
|
| 127 | М12-6gх30.58.016 | Болт | 4 шт |
|
| 128 | М12-6gх45.58.016 | Болт | 6 шт |
|
| 129 | М12-6gх90.88.35Х.016 | Болт | 4 шт |
|
| 130 | М16-6gх35.58.016 | Болт | 3 шт |
|
| 131 | М16-6gх40.58.016 | Болт | 4 шт |
|
| 132 | М6-6gх50.66.016 | Винт | 4 шт |
|
| 133 | М10-6gх25.88.019 | Винт | 4 шт |
|
| 134 | М10-6gх35.88.35Х.016 | Винт | 64 шт |
|
| 135 | М12-6gх40.88.35Х.016 | Винт | 28 шт |
|
| 136 | М6-6Н.5.016 | Гайка | 10 шт |
|
| 137 | М8-6Н.5.016 | Гайка | 25 шт |
|
| 138 | М10-6Н.5.016 | Гайка | 14 шт |
|
| 139 | 012-016-25-2-3 | Кольцо | 4 шт |
Розница
0.30 руб.
Нет
Подписаться
|
| 140 | 020-024-25-2-3 | Кольцо | 1 шт |
|
| 141 | 020-025-30-2-3 | Кольцо | 2 шт |
Розница
0.20 руб.
Нет
Подписаться
|
| 142 | 024-028-25-2-3 | Кольцо | 2 шт |
|
| 143 | 030-035-30-2-3 | Кольцо | 6 шт |
|
| 144 | 038-044-36-2-3 | Кольцо | 4 шт |
|
| 145 | 046-050-25-2-3 | Кольцо | 2 шт |
|
| 146 | 090-095-30-2-3 | Кольцо | 1 шт |
|
| 149 | 27V3 | Прокладка | 2 шт |
|
| 151 | 6.65Г.016 | Шайба | 18 шт |
|
| 152 | 8.65Г.016 | Шайба | 31 шт |
|
| 153 | 10.65Г.016 | Шайба | 93 шт |
|
| 154 | 12.65Г.016 | Шайба | 48 шт |
|
| 155 | 14.65Г.016 | Шайба | 8 шт |
|
| 156 | 16.65Г.016 | Шайба | 7 шт |
|
| 158 | С8.01.08кп.019 | Шайба | 18 шт |
Нет
Подписаться
|
| 161 | С10.01.08кп.019 | Шайба | 2 шт |
|
| 162 | С12.01.08кп.019 | Шайба | 6 шт |
|
| 163 | 00010240123601 | Блок клапанов | 1 шт |
|
| 164 | 00010240123701 | Блок логики | 1 шт |
|
| 165 | 00010006290001 | Дроссель с обратным клапаном | 1 шт |
|
| 166 | 00010240141501 | Клапан | 1 шт |
|
| 167 | 00010240101801 | Клапан зарядный | 1 шт |
|
| 168 | 00010000032501 | Клапан | 2 шт |
|
| 169 | 00010240102601 | Клапан обратный | 1 шт |
|
| 170 | 00092382044801 | Корпус одиночного зажима РВД | 2 шт |
|
| 171 | 00092382045001 | Корпус одиночного зажима | 3 шт |
|
| 172 | 00001400306201 | Вентиль-блок | 1 шт |
|
| 173 | 00010254334001 | Односторонний регулируемый дроссель с обратным клапаном | 1 шт |
|
| 174 | 00092382050001 | Накладка | 5 шт |
|
| 175 | 00010006400501 | Пневмогидроаккумулятор | 1 шт |
|
| 176 | 00010006400601 | Пневмогидроаккумулятор с гидроклаппанами | 1 шт |
|
| 177 | 00010006400101 | Пневмогидроаккумулятор | 2 шт |
|
| 178 | 00092382070101 | Полуфланец | 2 шт |
|
| 179 | 00092382060101 | Полуфланец | 30 шт |
|
| 180 | 00092382059501 | Полуфланец | 16 шт |
|
| 183 | 00010240101401 | Клапан «ИЛИ» | 2 шт |
|
| 195 | 00093260402901 | Прокладка | 1 шт |
|
| 198 | 00006420002201 | Уплотнение | 8 шт |
|
| 199 | 00006420002301 | Уплотнение | 8 шт |
|
| 200 | 00006420002401 | Уплотнение | 1 шт |
|
| 203 | 00010011543201 | Фильтр напорный | 1 шт |
|
| 204 | 00010011542101 | Фильтр напорный | 1 шт |
|
| 210 | 00092382000801 | Хомут червячный | 4 шт |
|
| 211 | 00092382001601 | Хомут червячный | 6 шт |
|
| 212 | 00092382001301 | Хомут червячный | 2 шт |
|
| 216 | 00010260005001 | Электродатчик | 1 шт |
|
| 217 | 00010260002001 | Электродатчик | 2 шт |
|
| 220 | 00097240001601 | Измерительная муфта с колпаком | 6 шт |
|
| 224 | 00002648200101 | Адаптер | 4 шт |
|
| 225 | 00002648201101 | Адаптер | 61 шт |
|
| 227 | 00002648201901 | Адаптер | 2 шт |
|
| 228 | 00002648201201 | Адаптер | 1 шт |
|
| 229 | 00002648200201 | Адаптер | 1 шт |
|
| 230 | 00002648201501 | Адаптер | 8 шт |
|
| 231 | 00002648202401 | Адаптер | 1 шт |
|
| 232 | 00002648216901 | Адаптер | 3 шт |
|
| 233 | 00002648217001 | Адаптер | 3 шт |
|
| 234 | 00002648216101 | Адаптер | 2 шт |
|
| 235 | 00002648216201 | Адаптер | 1 шт |
|
| 236 | 00002648216301 | Адаптер | 2 шт |
|
| 237 | 00002648216401 | Адаптер | 4 шт |
|
| 238 | 00002648201601 | Адаптер | 5 шт |
|
| 239 | 00002648202001 | Адаптер | 3 шт |
|
| 240 | 00002648202701 | Адаптер | 1 шт |
|
| 241 | 00002648203001 | Адаптер | 1 шт |
|
| 242 | 00002648201701 | Адаптер | 4 шт |
|
| 243 | 00002648212701 | Адаптер | 5 шт |
|
| 244 | 00002648212801 | Адаптер | 1 шт |
|
| 245 | 00002648205801 | Штуцер | 2 шт |
|
| 246 | 00002648206001 | Штуцер | 6 шт |
|
| 247 | 00002648208001 | Штуцер | 1 шт |
|
| 248 | 00002648213001 | Адаптер | 2 шт |
|
| 249 | 00002648213101 | Адаптер | 1 шт |
|
| 254 | 00002648208501 | Штуцер | 1 шт |
|
| 255 | 00002648206401 | Штуцер | 4 шт |
|
| 258 | 00002648204601 | Тройник | 2 шт |
|
| 259 | 00002648205401 | Тройник | 23 шт |
|
| 268 | 00006417029001 | Рукав высокого давления | 2 шт |
|
| 270 | 00006417059801 | Рукав высокого давления | 1 шт |
|
| 271 | 00006417058901 | Рукав высокого давления | 2 шт |
|
| 275 | 00006417023901 | Рукав высокого давления | 2 шт |
|
| 279 | 00006417075001 | Рукав высокого давления | 2 шт |
|
| 280 | 00006417075501 | Рукав высокого давления | 1 шт |
|
| 281 | 00006417075601 | Рукав высокого давления | 1 шт |
|
| 282 | 00006417048901 | Рукав высокого давления | 2 шт |
|
| 284 | 00006417075201 | Рукав высокого давления | 1 шт |
|
| 285 | 00006417075601 | Рукав высокого давления | 1 шт |
|
| 286 | 00006417069901 | Рукав высокого давления | 1 шт |
|
| 288 | 00006417000201 | Рукав высокого давления | 2 шт |
|
| 289 | 00006417005401 | Рукав высокого давления | 1 шт |
|
| 291 | 00006417000401 | Рукав высокого давления | 2 шт |
|
| 292 | 00006417001001 | Рукав высокого давления | 1 шт |
|
| 293 | 00006417000501 | Рукав высокого давления | 2 шт |
|
| 294 | 00006417000701 | Рукав высокого давления | 1 шт |
|
| 295 | 00006419019601 | Рукав высокого давления | 3 шт |
|
| 296 | 00006417000901 | Рукав высокого давления | 3 шт |
|
| 297 | 0006419019501 | Рукав высокого давления | 1 шт |
|
| 298 | 0006419019401 | Рукав высокого давления | 1 шт |
|
| 299 | 00006419020501 | Рукав высокого давления | 1 шт |
|
| 300 | 00006417001101 | Рукав высокого давления | 1 шт |
|
| 301 | 00006419020601 | Рукав высокого давления | 2 шт |
|
| 303 | 00006419018901 | Рукав высокого давления | 1 шт |
|
| 304 | 00006417001301 | Рукав высокого давления | 1 шт |
|
| 305 | 0006419019801 | Рукав высокого давления | 1 шт |
|
| 307 | 0006419016001 | Рукав высокого давления | 1 шт |
|
| 310 | 00006417001701 | Рукав высокого давления | 1 шт |
|
| 312 | 00006417001901 | Рукав высокого давления | 1 шт |
|
| 313 | 00006417002101 | Рукав высокого давления | 1 шт |
|
| 314 | 00006417098801 | Рукав высокого давления | 1 шт |
|
| 315 | 00006417002201 | Рукав высокого давления | 1 шт |
|
| 319 | 00006419021101 | Рукав высокого давления | 1 шт |
|
| 321 | 00006417005901 | Рукав высокого давления | 1 шт |
|
| 324 | 00006420015901 | Рукав высокого давления | 2 шт |
|
| 325 | 00006420014501 | Рукав высокого давления | 1 шт |
|
| 326 | 00006420016001 | Рукав высокого давления | 1 шт |
|
| 328 | 00006420016101 | Рукав высокого давления | 1 шт |
|
| 330 | 00006420031301 | Рукав высокого давления | 1 шт |
|
| 334 | 00006420021601 | Рукав высокого давления | 1 шт |
|
| 335 | 00006420022001 | Рукав высокого давления | 1 шт |
|
| 336 | 00006420020901 | Рукав высокого давления | 1 шт |
|
| 337 | 0006420016101 | Рукав высокого давления | 1 шт |
|
| 338 | 00006417065501 | Рукав высокого давления | 2 шт |
|
| 339 | 00006418061201 | Рукав высокого давления | 1 шт |
|
| 340 | 00006418061301 | Рукав высокого давления | 1 шт |
|
| 343 | 0006418061701 | Рукав высокого давления | 1 шт |
|
