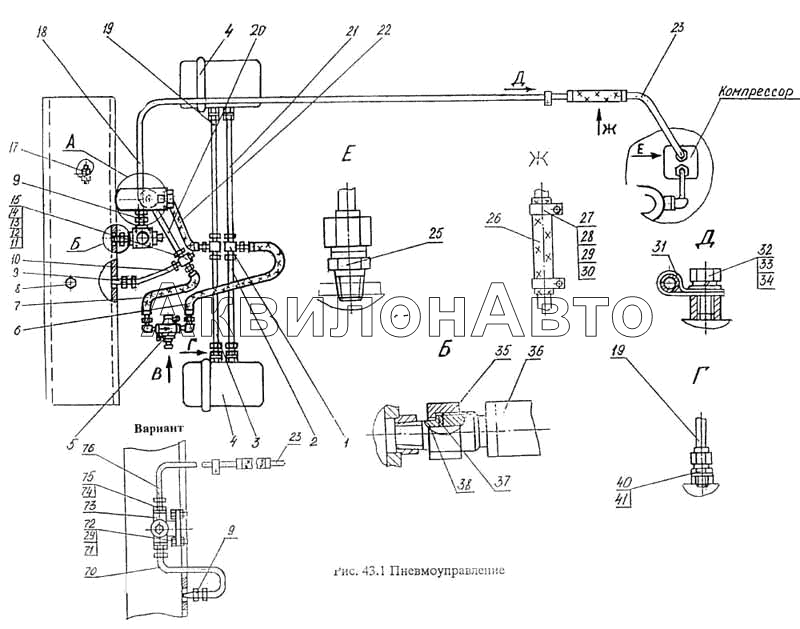

Пневмоуправление

Масштаб,%:

200%

№	Артикул	Наименование детали	Кол-во в узле
1	ЭО-3322А.24.01.004	Тройник	2 шт
2	005-01-81.00.040-30	Трубопровод	1 шт
3	005-01-81.00.040-20	Трубопровод	1 шт
4	Тип 20/20 20.35.19.100-01	Камера тормозная с энергоаккумулятором	2 шт
8	ЭО-3322А.09.40.004	Пробка коническая	1 шт
9	ЭО-3322А.23.02.002	Штуцер	1 шт
10	005-01-81.00.080	Шланг	1 шт
11	005-01-81.00.000	Пневмоуправление	1 шт
11	ЭО-3322А.23.03.014	Штуцер	1 шт
12	314-02-85.03.001	Крестовина	1 шт
13	314-02-85.03.004	Крестовина	1 шт
15	27.3829	Датчик аварийного давления воздуха	1 шт
17	ПС-7 ОСТ37.001.240-81	Кран сливной	1 шт
18	005-01-81.00.010-10	Трубопровод	1 шт
19	005-01-81.00.040-40	Трубопровод	1 шт
21	005-01-81.00.040-50	Трубопровод	1 шт
23	005-01-81.00.010	Трубопровод	1 шт
25	Э302Б-1-6150-03	Штуцер	1 шт
26	12х20-1,6В ГОСТ 10362-76	Рукав L=200±5 мм	1 шт
27	ЭО-3323.01.90.005	Хомут	2 шт
28	М6-7Н.5.019 ГОСТ 5915-70	Гайка	2 шт
30	6.01.019 ГОСТ 11371-78	Шайба	2 шт
31	ЭО-3322Б.47.20.002	Хомут	1 шт
32	ВМ6-8gх25.58.019 ГОСТ 7798-70	Болт	1 шт
33	10.65Г.019 ГОСТ 6402-70	Шайба	1 шт
34	10.01.019 ГОСТ 1371-78	Шайба	1 шт
35	13.01.91.003	Гайка	1 шт
36	А29.51.000Б ТУ23.1.110-82	Регулятор давления	1 шт
37	13.01.91.001	Прокладка	1 шт
38	13.01.91.004	Переходник	1 шт
40	ЭО-3323.20.91.005	Штуцер	4 шт
41	ЭО-3323.20.91.009	Прокладка	1 шт
70	005-01-81.00.090	Трубопровод	1 шт
71	ВМ8-8gх30.58.019 ГОСТ 7798-80	Болт	2 шт
72	8.65Г.0 19 ГОСТ 6402-70	Шайба	2 шт
73	100-3512010	Регулятор давления	1 шт	100-3512010 Регулятор давления 100-3512010 Регулятор давления 100-3512010 Регулятор давления Розница 52.50 руб. Розница 58.00 руб. Розница 162.00 руб. Розница 58.50 руб. Розница 48.00 руб. Розница 48.00 руб. Розница 48.00 руб. В наличии В наличии Менее 10 шт Менее 10 шт В наличии В наличии В наличии В корзину В корзину В корзину В корзину В корзину В корзину В корзину
74	ЭО-3322А.66.01.005	Штуцер	2 шт
75	22М3 ГОСТ 23358-87	Прокладка	2 шт
76	005-01-81.00.010-20	Трубопровод	1 шт
