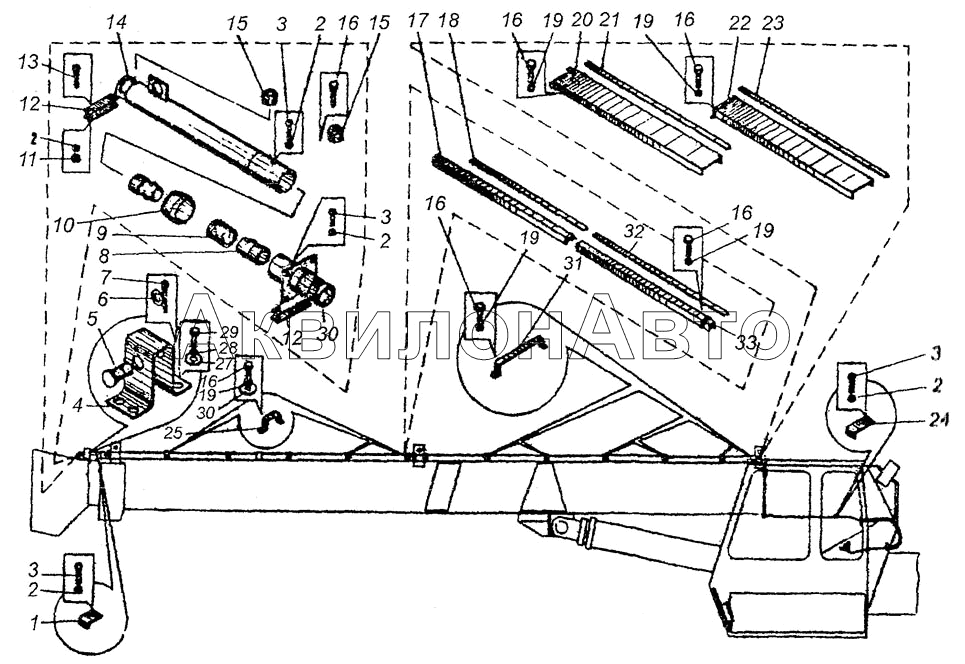

Кабелесборник КС-3577-2.81.610
1
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
16
16
16
16
17
18
19
19
19
19
19
20
21
22
23
24
25
27
28
29
30
30
31
32
33
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | КС-3577.80.606 | Скоба | 3 шт |
|
| 2 | Шайба 6.65Г019 [ГОСТ 6402-70] | Шайба 6.65Г019 | 20 шт |
|
| 3 | Винт М6х10.46.019 [ГОСТ 17473-80] | Винт М6х10.46.019 | 20 шт |
|
| 4 | КС-3577.81.267 | Кронштейн | 1 шт |
|
| 5 | Ось 20х60.20 Ц9хр [ГОСТ 9650-80] | Ось 20х60.20 Ц9хр | 1 шт |
|
| 6 | Шайба 20.02.019 [ГОСТ 11371-78] | Шайба 20.02.019 | 1 шт |
|
| 7 | Шплинт 4х25.001 [ГОСТ 397-79] | Шплинт 4х25.001 | 1 шт |
|
| 8 | КС-3577.81.261 | Втулка | 2 шт |
|
| 9 | КС-3577.81.263 | Вылетка | 1 шт |
|
| 10 | КС-3577.81.262 | Втулка | 1 шт |
|
| 11 | Гайка М6.5.019 [ГОСТ 5915-70] | Гайка М6.5.019 | 4 шт |
|
| 12 | КС-3577.81.264 | Планка | 4 шт |
|
| 13 | Винт М6х30.46.019 [ГОСТ 17473-80] | Винт М6х30.46.019 | 4 шт |
|
| 14 | КС-3577.81.300 | Тяга | 1 шт |
|
| 15 | КС-3577.80.406 | Муфта | 2 шт |
|
| 16 | Болт М8х16.48.019 [ГОСТ 7798-70] | Болт М8х16.48.019 | 30 шт |
|
| 17 | КС-3577.81.240 | Кожух | 1 шт |
|
| 18 | КС-3577.81.212 | Щиток | 1 шт |
|
| 19 | Шайба 8.65.019 [ГОСТ 6402-80] | Шайба 8.65.019 | 30 шт |
|
| 20 | КС-3577.81.250 | Кожух | 1 шт |
|
| 21 | КС-3577.81.222 | Щиток | 1 шт |
|
| 22 | КС-3577.81.270 | Кожух | 1 шт |
|
| 23 | КС-3577.81.221 | Щиток | 1 шт |
|
| 24 | КС-3577.81.206 | Ось | 13 шт |
|
| 25 | КС-3577.81.205 | Хомут | 3 шт |
|
| 26 | Шайба 8.02.019 [ГОСТ 11371-78] | Шайба 8.02.019 | 30 шт |
|
| 27 | Шайба 12.02.019 [ГОСТ 11371-78] | Шайба 12.02.019 | 4 шт |
|
| 28 | Шайба 12.65Г.019 [ГОСТ 6402-70] | Шайба 12.65Г.019 | 4 шт |
|
| 29 | Болт М12х25.46.019 [ГОСТ 17473-80] | Болт М12х25.46.019 | 4 шт |
|
| 30 | КС-3577.81.280 | Переходник | 1 шт |
|
| 31 | КС-3577.81:205-01 | Хомут | 5 шт |
|
| 32 | КС-3577.81.221 | Щиток | 1 шт |
|
| 33 | КС-3577.81.230 | Кожух | 1 шт |
|
