Коробка передач
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 04.37.001-1А | Коробка передач в сборе | 1 шт |
|
|
| 04.37.003А | Валик блокировки с рычагом блокировки в сборе | 1 шт |
|
|
| 04.37.009 | Крышка упорная с болтом в сборе | 1 шт |
|
|
| 04.37.014 | Вал промежуточный со штифтом и втулкой в сборе | 1 шт |
|
|
| 04.37.035 | Грязеуловитель с диском и ступицей в сборе | 2 шт |
|
|
| 04.57.014 | Сапун в сборе | 1 шт |
|
|
| 04.57.016 | Корпус сапуна в сборе | 1 шт |
|
|
| 54.38.028-2 | Пробка магнитная | 2 шт |
|
|
| 1 | М04.37.110 | Пластина стопорная | 1 шт |
|
| 2 | 04.37.121 | Штифт | 1 шт |
|
| 3 | М04.37.232 | Болт М16Х55 кл. 2 | 2 шт |
|
| 4 | 04.37.185 | Прокладка | 1 шт |
|
| 5 | Гайка М14.2А.6 ГОСТ 5927-70 | Гайка М14.2А.6 ГОСТ 5927-70 | 1 шт |
|
| 6 | 04.37.137 | Винт установочный | 1 шт |
|
| 7 | 54.38.601-1 | Пробка с держателями | 2 шт |
|
| 8 | Проволока диаметр 3х36 ГОСТ 3282-46 | Проволока диаметр 3х36 ГОСТ 3282-46 | 4 шт |
|
| 9 | 54.38.602 | Магнит | 2 шт |
|
| 10 | 54.38.643 | Кольцо уплотняющее | 2 шт |
|
| 11 | 04.37.101А | Корпус коробки передач | 1 шт |
|
| 12 | 04.37.106-1 | Прокладка корпуса реверс-редуктора | 1 шт |
|
| 13 | Штифт 6Пр2/2ах28 ГОСТ 3128-70 | Штифт 6Пр2/2ах28 ГОСТ 3128-70 | 4 шт |
|
| 14 | 04.37.104-1 | Корпус реверс-редуктора | 1 шт |
|
| 15 | Шайба 12Н 65Г ГОСТ 6402-70 | Шайба 12Н 65Г ГОСТ 6402-70 | 45 шт |
|
| 16 | Болт М12.2х40.88.35 ГОСТ 7796-70 | Болт М12.2х40.88.35 ГОСТ 7796-70 | 29 шт |
|
| 17 | 04.37.250 | Прокладка регулировочная | 4 шт |
|
| 18 | 04.37.251 | Прокладка регулировочная | 2 шт |
|
| 19 | 04.37.252 | Прокладка регулировочная | 1 шт |
|
| 20 | 04.37.248 | Фланец упорный | 1 шт |
|
| 21 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | 4 шт |
|
| 22 | Проволока диаметр 1,6х250 ГОСТ 3282-46 | Проволока диаметр 1,6х250 ГОСТ 3282-46 | 1 шт |
|
| 23 | Шарик БV 13,494мм Н ГОСТ 3722-60 | Шарик БV 13,494мм Н ГОСТ 3722-60 | 2 шт |
|
| 24 | 04.37.204-1 | Пружина фиксатора | 2 шт |
|
| 25 | 04.37.190 | Валик переключения реверса | 1 шт |
|
| 26 | 04.37.156-3 | Вилка переключения реверс-редуктора | 1 шт |
|
| 27 | 04.37.191 | Валик переключения редуктора | 1 шт |
|
| 28 | 04.37.153-3 | Вилка переключения редуктора | 1 шт |
|
| 29 | 04.37.198 | Колпачок оси редуктора | 1 шт |
|
| 30 | М04.37.189 | Ось редуктора | 1 шт |
|
| 31 | М04.37.196 | Шайба редуктора | 2 шт |
|
| 32 | М04.37.143-1 | Блок шестерен редуктора | 1 шт |
|
| 33 | Роликоподшипник 52.412х41,475х43,3 (нест | Роликоподшипник 52.412х41,475х43,3 (нестандарт) | 2 шт |
|
| 34 | 04.37.116 | Прокладка крышки корпуса редуктора | 1 шт |
|
| 35 | М04.37.147 | Втулка редуктора | 1 шт |
|
| 36 | Гайка М20х1,5.2а.8.40 ГОСТ 5929-70 | Гайка М20х1,5.2а.8.40 ГОСТ 5929-70 | 1 шт |
|
| 37 | Гайка М20х1,5.2а.8.40 ГОСТ 5915-70 | Гайка М20х1,5.2а.8.40 ГОСТ 5915-70 | 1 шт |
|
| 38 | Болт 3М12.2х60.88.35 ГОСТ 7795-70 | Болт 3М12.2х60.88.35 ГОСТ 7795-70 | 1 шт |
|
| 39 | 04.37.102 | Прокладка крышки корпуса коробки передач | 1 шт |
|
| 40 | Болт 3М12.2х50.88.35 ГОСТ 7795-70 | Болт 3М12.2х50.88.35 ГОСТ 7795-70 | 1 шт |
|
| 41 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | 1 шт |
|
| 42 | Проволока диаметр 1,6х360 ГОСТ 3282-46 | Проволока диаметр 1,6х360 ГОСТ 3282-46 | 1 шт |
|
| 43 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | 4 шт |
|
| 44 | 04.37.206-1 | Болт | 1 шт |
|
| 45 | 01.37.123-1 | Крышка упорная | 1 шт |
|
| 46 | Проволока диаметр 1,2х130 ГОСТ 3282-46 | Проволока диаметр 1,2х130 ГОСТ 3282-46 | 1 шт |
|
| 47 | Болт 3М12.2х30.88.35 ГОСТ 7796-70 | Болт 3М12.2х30.88.35 ГОСТ 7796-70 | 2 шт |
|
| 48 | 04.37.125 | Шайба упорная | 1 шт |
|
| 49 | 04.37.160-2 | Стакан подшипника вторичного вала передний | 1 шт |
|
| 50 | Подшипник 411 ГОСТ 8338-57 | Подшипник 411 ГОСТ 8338-57 | 1 шт |
|
| 51 | 04.37.186 | Кольцо 1Б-140 | 2 шт |
|
| 52 | 04.37.122-1 | Кольцо упорное | 1 шт |
|
| 53 | 04.37.128-1 | Шестерня первой скорости | 1 шт |
|
| 54 | 04.37.135-1 | Ступица грязеуловителя | 2 шт |
|
| 55 | 04.37.118 | Диск грязеуловителя | 4 шт |
|
| 56 | 04.37.130-1 | Шестерня второй и четвертой скоростей | 1 шт |
|
| 57 | 04.37.131-1 | Шестерня третьей скорости | 1 шт |
|
| 58 | 04.37.120 | Кольцо упорное | 1 шт |
|
| 59 | 04.37.159 | Стакан подшипника вторичного вала (задний) | 1 шт |
|
| 60 | Подшипник 32615КМ ГОСТ 8328-57 | Подшипник 32615КМ ГОСТ 8328-57 | 1 шт |
|
| 61 | 04.37.119 | Кольцо 1Б-160Г | 1 шт |
|
| 62 | 04.37.136-2 | Вал вторичный | 1 шт |
|
| 63 | 04.36.108-1 | Гайка | 1 шт |
|
| 64 | 04.37.146 | Шайба | 1 шт |
|
| 65 | 04.41.167 | Шайба стопорная | 1 шт |
|
| 66 | 04.41.120 | Кольцо | 1 шт |
|
| 67 | Подшипник 62310К1 ГОСТ 8328-57 | Подшипник 62310К1 ГОСТ 8328-57 | 1 шт |
|
| 68 | 04.37.158-2 | Стакан подшипника первичного вала | 1 шт |
|
| 69 | 04.37.134-1 | Блок шестерен третьей и четвертой скоростей | 1 шт |
|
| 70 | 04.37.132-1 | Блок шестерен первой и второй скоростей | 1 шт |
|
| 71 | 04.37.142-2 | Стакан подшипника первичного вала | 1 шт |
|
| 72 | 0437.234 | Кольцо НК-80 | 2 шт |
|
| 73 | Подшипник 2216К ГОСТ 8328-57 | Подшипник 2216К ГОСТ 8328-57 | 2 шт |
|
| 74 | 04.37.216 | Шайба маслоотражательная | 1 шт |
|
| 75 | 04.37.184 | Кольцо НК-152 | 1 шт |
|
| 76 | 04.37.138-1 | Вал первичный | 1 шт |
|
| 77 | 04.37.141-2 | Шестерня подвижная | 1 шт |
|
| 78 | 04.41.129-2 | Втулка шлицевая | 1 шт |
|
| 79 | Штифт 10Пр2/2ах30 ГОСТ 3128-70 | Штифт 10Пр2/2ах30 ГОСТ 3128-70 | 3 шт |
|
| 80 | 04.37.127-3 | Вал промежуточный | 1 шт |
|
| 81 | 04.37.174 | Прокладка стакана подшипника промежуточного вала | 1 шт |
|
| 82 | 04.37.112-1А | Стакан подшипников | 1 шт |
|
| 83 | 04.37.228 | Втулка распорная | 1 шт |
|
| 84 | Подшипник 313 ГОСТ 8338-57 | Подшипник 313 ГОСТ 8338-57 | 1 шт |
|
| 85 | 04.37.148-1 | Прокладка крышки подшипника промежуточного вала | 1 шт |
|
| 86 | 04.37.111 | Шайба маслоотражательная | 1 шт |
|
| 87 | 04.37.113-1 | Крышка подшипника промежуточного вала | 1 шт |
|
| 88 | Уплотнение I-I-80 ОН 13-47-56 | Уплотнение I-I-80 ОН 13-47-56 | 1 шт |
|
| 89 | 04.37.115 | Кольцо-сальник | 1 шт |
|
| 90 | 04.37.114 | Обойма сальника | 1 шт |
|
| 91 | М04.37.154 | Вилка | 1 шт |
|
| 92 | М04.37.129 | Кольцо уплотнительное | 1 шт |
|
| 93 | Т4.37А.230 | Втулка конусная | 1 шт |
|
| 94 | Т4.37А.236 | Шайба торцовая | 1 шт |
|
| 95 | Т4.37А.233 | Планка стопорная | 1 шт |
|
| 96 | Болт М12.2х30.88.35 ГОСТ 7796-70 | Болт М12.2х30.88.35 ГОСТ 7796-70 | 3 шт |
|
| 97 | Болт М12.2х100.58 ГОСТ 7795-70 | Болт М12.2х100.58 ГОСТ 7795-70 | 4 шт |
|
| 98 | 04.37.124 | Колпачок | 2 шт |
|
| 99 | 04.37.195А | Ось реверса | 1 шт |
|
| 100 | 04.37.177 | Шайба реверса | 2 шт |
|
| 101 | 04.37.192-2 | Шестерня реверса | 1 шт |
|
| 102 | 04.37.194 | Втулка шестерни заднего хода | 1 шт |
|
| 103 | Ролик игольчатый 4х40 ГОСТ 6870-54 | Ролик игольчатый 4х40 ГОСТ 6870-54 | 66 шт |
|
| 104 | 04.37.193 | Вту'лка реверса | 1 шт |
|
| 105 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | 4 шт |
|
| 106 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Болт М12.2х35.88.35 ГОСТ 7796-70 | 17 шт |
|
| 107 | 04.57.125 | Прокладка сапуна | 1 шт |
|
| 108 | 04.57.143 | Кольцо стопорное | 1 шт |
|
| 109 | 04.57.139 | Пробка | 1 шт |
|
| 110 | 7.37.243 | Заглушка | 1 шт |
|
| 111 | 04.57.140 | Набивка | 1 шт |
|
| 112 | 04.57.142 | Стакан защитный | 1 шт |
|
| 113 | 04.57.141 | Корпус сапуна | 1 шт |
|
| 114 | 04.37.149 | Чехол | 2 шт |
|
| 115 | 54.37.464 | Колонка рычага переключения скоростей | 2 шт |
|
| 116 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | 1 шт |
|
| 117 | Болт М10.2х40.88.35 ГОСТ 7795-70 | Болт М10.2х40.88.35 ГОСТ 7795-70 | 1 шт |
|
| 118 | Шайба 12ОТ 65Г ГОСТ 6402-70 | Шайба 12ОТ 65Г ГОСТ 6402-70 | 7 шт |
|
| 119 | А37-63 | Колпачок | 2 шт |
|
| 120 | 54.37.462 | Пружина | 2 шт |
|

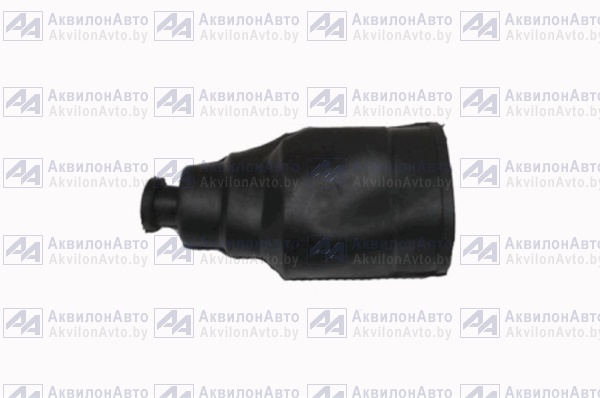

| 121 | 54.37.489 | Чехол | 2 шт |
Розница
6.50 руб.
Нет
Подписаться
|
| 122 | Хомутик 80 | Хомутик 80 | 2 шт |
|
| 123 | А37-65 | Штифт | 2 шт |
|
| 124 | Болт М12.2х90.58 ГОСТ 7795-70 | Болт М12.2х90.58 ГОСТ 7795-70 | 1 шт |
|
| 125 | 54.37.463 | Прокладка | 4 шт |
|
| 126 | 04.37.168-1 | Кулиса реверс-редуктора | 1 шт |
|
| 127 | 04.37.105 | Крышка корпуса реверс-редуктора | 1 шт |
|
| 128 | 04.37.162 | Рычаг переключения реверс-редуктора | 1 шт |
|
| 129 | 04.37.197 | Колпачок | 4 шт |
|
| 130 | 04.37.155 | Валик переключения третьей и четвертой передач | 1 шт |
|
| 131 | 04.37.151 | Валик переключения первой и второй передач | 1 шт |
|
| 132 | 04.37.215 | Стопор замка | 1 шт |
|
| 133 | Пробка RU1/4" ГОСТ 12720-67 | Пробка RU1/4" ГОСТ 12720-67 | 1 шт |
|
| 134 | 54.37.408 | Пружина стопора | 2 шт |
|
| 135 | 54.37.407 | Стопор валиков переключения | 2 шт |
|
| 136 | 04.37.103А | Крышка корпуса коробки передач | 1 шт |
|
| 137 | 04.37.150-1 | Вилка переключения скоростей | 2 шт |
|
| 138 | 04.37.205 | Винт стопорный | 2 шт |
|
| 139 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | 2 шт |
|
| 140 | 04.37.187 | Колцо-сальник | 1 шт |
|
| 141 | 04.37.188 | Гнездо сальника | 1 шт |
|
| 142 | 04.37.182-1 | Рычаг механизма блокировки | 1 шт |
|
| 143 | 04.37.181А | Валик блокировки | 1 шт |
|
| 144 | 04.37.167 | Кулиса коробки передач | 1 шт |
|
| 145 | Гайка М12.5 ГОСТ 5915-70 | Гайка М12.5 ГОСТ 5915-70 | 1 шт |
|
| 146 | Винт М12,2х35А.66 ГОСТ 1481-64 | Винт М12,2х35А.66 ГОСТ 1481-64 | 1 шт |
|
| 147 | А37-60 | Упорная втулка | 2 шт |
|
| 148 | Заклепка 6х32 ГОСТ 10299-68 | Заклепка 6х32 ГОСТ 10299-68 | 2 шт |
|
| 149 | А37-58 | Гайка рукоятки | 2 шт |
|
| 150 | А37-1491 | Заглушка | 2 шт |
|
| 151 | А37-59 | Рукоятка рычага переключения скоростей | 2 шт |
|
| 152 | 04.37.161 | Рычаг переключения скоростей | 1 шт |
|
| 153 | Болт М12.2х45.58 ГОСТ 7795-70 | Болт М12.2х45.58 ГОСТ 7795-70 | 1 шт |
|
