Муфта сцепления
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 01М-21с1 | Муфта сцепления в сборе | 1 шт |
|
|
| 01М-21с12 | Крышка-муфты сцепления в сборе | 1 шт |
|
|
| 01М-21с2 | Корпус муфты с нажимным диском в сборе | 1 шт |
|
|
| 01М-21с3 | Корпус муфты сцепления в сборе | 1 шт |
|
|
| 01М-21с4 | Корпус муфты сцепления в сборе | 1 шт |
|
|
| 01М-21с5 | Крышка муфты сцепления в сборе | 1 шт |
|
|
| 01М-21с6 | Диск ведомый с накладками | 2 шт |
Розница
235.00 руб.
Розница
58.50 руб.
Розница
235.00 руб.
В наличии
В наличии
В наличии
В корзину
В корзину
В корзину
|
|
| 01М-21с7 | Диск ведомый в сборе | 2 шт |
|
|
| 01М-21с9 | Муфта выключения в сборе | 1 шт |
Розница
198.00 руб.
Менее 10 шт
В корзину
|
|
| 41-21с7-3 | Рычаг выключения шестерни в сборе | 1 шт |
|
|
| 6Т2-21с11 | Рычаг с осью в сборе | 1 шт |
|
|
| 6Т2-21с8 | Подпятник пружины сцепления | 15 шт |
|
|
| 1 | Заклепка 4х10-620Н 494-66 | Заклепка 4х10-620Н 494-66 | 72 шт |
|
| 2 | 01М-2141 | Накладка ведомого диска | 4 шт |
|
| 3 | 01М-2106 | Диск ведомый | 2 шт |
|
| 4 | Заклепка 8х20-005 ГОСТ 10300-68 | Заклепка 8х20-005 ГОСТ 10300-68 | 16 шт |
|
| 5 | 01М-2107 | Ступица ведомого диска | 2 шт |
|

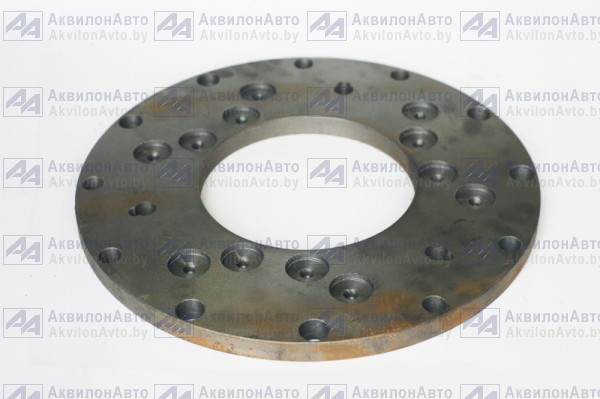

| 6 | 01М-2105 | Диск ведущий средний | 1 шт |
Розница
456.50 руб.
Менее 10 шт
В корзину
|
| 7 | 01М-2111 | Болт отжимного рычага | 3 шт |
|

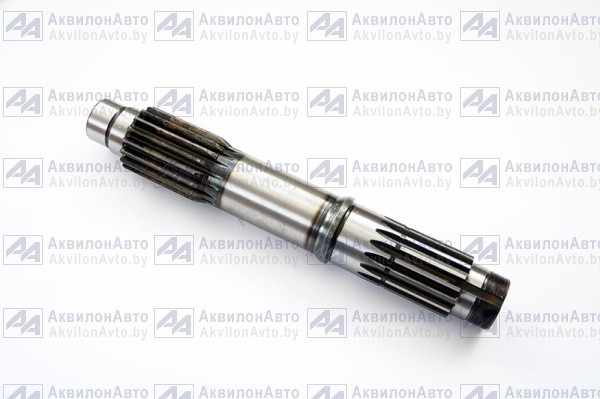

| 8 | 01М-2103 | Вал сцепления | 1 шт |
Розница
137.50 руб.
Менее 10 шт
В корзину
|

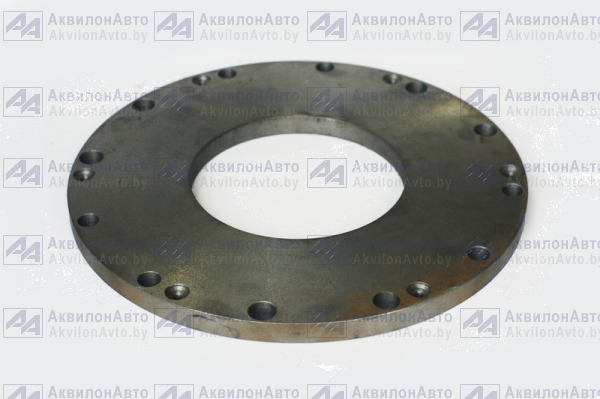

| 9 | 01М-2104 | Диск ведущий крайний | 1 шт |
Розница
126.00 руб.
Менее 10 шт
В корзину
|
| 10 | 01М-2143 | Втулка дистанционная | 6 шт |
Розница
2.20 руб.
Нет
Подписаться
|
| 11 | Шпилька М12х115Н 478-66 | Шпилька М12х115Н 478-66 | 6 шт |
|
| 12 | Шайба 12Н 65Г ГОСТ 5402-70 | Шайба 12Н 65Г ГОСТ 5402-70 | 16 шт |
|
| 13 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | 6 шт |
|
| 14 | Гайка М12.2.А.6 ГОСТ 2524-70 | Гайка М12.2.А.6 ГОСТ 2524-70 | 6 шт |
|
| 15 | 01М-2149 | Палец отжимного рычага | 3 шт |
|
| 16 | 01М-2142 | Палец ведущий | 6 шт |
|
| 17 | 01М-2150-2 | Пружина отжимного рычага | 3 шт |
|
| 18 | 01М-2131 | Втулка | 6 шт |
|
| 19 | 01М-2102-1 | Корпус муфты сцепления | 1 шт |
|
| 20 | Заклепка 8х26-005 ГОСТ 10300-68 | Заклепка 8х26-005 ГОСТ 10300-68 | 12 шт |
|
| 21 | 01М-2156-1 | Гайка отжимного болта | 3 шт |
|
| 22 | 01М-2153 | Скоба | 3 шт |
|
| 23 | 01М-2121 | Упор нажимного подшипника | 1 шт |
|
| 24 | 01М-2123 | Кольцо стопорное | 1 шт |
|
| 25 | 01М-2122 | Крышка пальника | 1 шт |
|
| 26 | 01М-2137-1 | Крышка люка | 1 шт |
|
| 27 | Болт М10.2х18.58 ГОСТ 7796-70 | Болт М10.2х18.58 ГОСТ 7796-70 | 4 шт |
|
| 28 | 53.54.417 | Рукоятка рычага | 1 шт |
|
| 29 | 01-2152 | Стержень рычага | 1 шт |
|
| 30 | 41-2152 | Головка рычага | 1 шт |
|
| 31 | 01-2162 | Упор пружины | 1 шт |
|
| 32 | Болт М12.2х35.58 ГОСТ 7796-70 | Болт М12.2х35.58 ГОСТ 7796-70 | 10 шт |
|
| 33 | Шплинт 3,2х32 ГОСТ 397-66 | Шплинт 3,2х32 ГОСТ 397-66 | 1 шт |
|
| 34 | Болт М10.2х35.58 ГОСТ 7796-70 | Болт М10.2х35.58 ГОСТ 7796-70 | 3 шт |
|
| 35 | Винт М6.2х16.58 ГОСТ 1490-62 | Винт М6.2х16.58 ГОСТ 1490-62 | 2 шт |
|
| 36 | Шпонка сегментная 5х9 ГОСТ 8795-68 | Шпонка сегментная 5х9 ГОСТ 8795-68 | 1 шт |
|
| 37 | 6Т2-2154 | Пружина | 1 шт |
|
| 38 | Шарик БV-8мм Р ГОСТ 3722-66 | Шарик БV-8мм Р ГОСТ 3722-66 | 1 шт |
|
| 39 | 41-2133 | Планка фиксирующая | 1 шт |
|

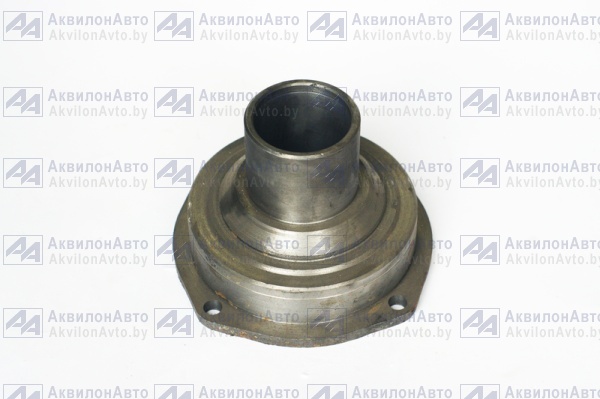

| 40 | 01М-2116 | Корпус наружного подшипника | 1 шт |
Розница
42.50 руб.
Нет
Подписаться
|
| 41 | 01М-2134 | Втулка валика вилки выключения | 2 шт |
|
| 42 | Манжета I-I 80 ОН 13-47-56 | Манжета I-I 80 ОН 13-47-56 | 1 шт |
|
| 43 | 6Т2-2118 | Обойма | 1 шт |
|
| 44 | Шарикоподшипник 412 ГОСТ 8338-57 | Шарикоподшипник 412 ГОСТ 8338-57 | 1 шт |
|
| 45 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | 1 шт |
|
| 46 | 01М-2117 | Крышка нажимная | 1 шт |
|
| 47 | 41.4871-1 | Втулка защитная | 1 шт |
|
| 48 | Гайка М10.2.А.6 ГОСТ 2524-70 | Гайка М10.2.А.6 ГОСТ 2524-70 | 4 шт |
|
| 49 | Шайба 10Н 65Г ГОСТ 6402—70 | Шайба 10Н 65Г ГОСТ 6402—70 | 4 шт |
|
| 50 | Манжета II-75 ОН 13-47-56 | Манжета II-75 ОН 13-47-56 | 1 шт |
|
| 51 | Шпилька М10х45Н 478-66 | Шпилька М10х45Н 478-66 | 4 шт |
|
| 52 | 6Т2-2132 | Ось рычага | 1 шт |
|
| 53 | 6Т2-2153 | Рычаг | 1 шт |
|
| 54 | 01М-2119-1 | Корпус муфты выключения | 1 шт |
|
| 55 | Шарикоподшипник 46120 ГОСТ 831-62 | Шарикоподшипник 46120 ГОСТ 831-62 | 1 шт |
|
| 56 | 01М-2140 | Кольцо уплотнительное | 1 шт |
|
| 57 | 01М-2124 | Кольцо сальника | 1 шт |
|
| 58 | 01М-2101А | Крышка муфты сцепления | 1 шт |
Нет
Подписаться
|
| 59 | 01М-2120 | Кольцо сальника | 1 шт |
|

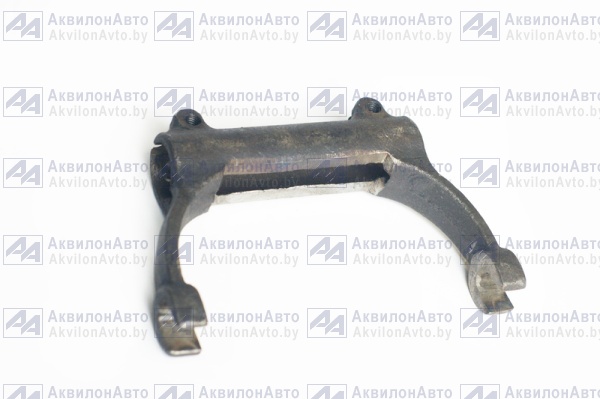

| 60 | 01М-2126 | Вилка выключения | 1 шт |
Розница
78.50 руб.
Менее 10 шт
В корзину
|

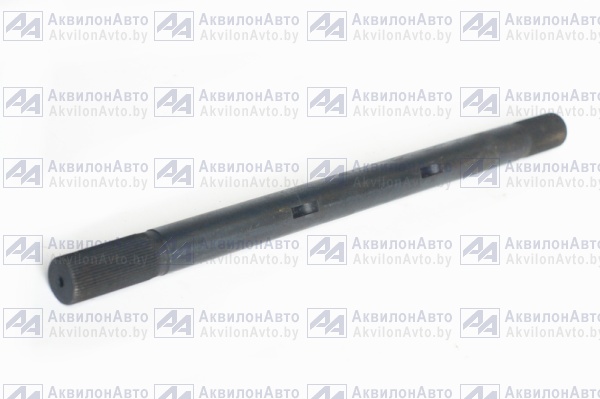

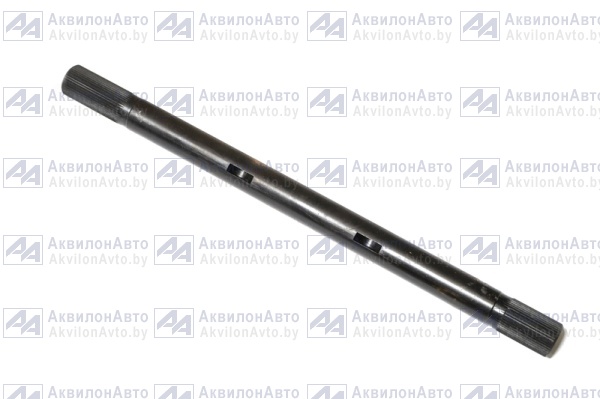

| 61 | 01М-2125 | Валик вилки выключения | 1 шт |
Розница
38.00 руб.
Розница
145.50 руб.
Менее 10 шт
Менее 10 шт
В корзину
В корзину
|
| 62 | Шпонка сегментная 8х11 ГОСТ 8795-68 | Шпонка сегментная 8х11 ГОСТ 8795-68 | 2 шт |
|
| 63 | Шплинт 3,2х25 ГОСТ 397-66 | Шплинт 3,2х25 ГОСТ 397-66 | 3 шт |
|
| 64 | 01М-2158-2162 | Болт балансировочный | 1 шт |
|
| 65 | 01М-2114-1 | Кольцо отжимных рычагов | 1 шт |
|
| 66 | 01М-2112 | Рычаг отжимной | 3 шт |
|
| 67 | 01М-2113 | Серьга отжимного рычага | 3 шт |
|
| 68 | 01М-2135 | Стакан пружины сцепления | 15 шт |
|
| 69 | 01М-2110 | Пружина муфты сцепления внутренняя | 15 шт |
|
| 70 | 14-2144-1 | Пружина | 15 шт |
|
| 71 | Шайба 13х24х2Н 495-66 | Шайба 13х24х2Н 495-66 | 6 шт |
|
| 72 | 01А1-2151-1 | Шайба отжимного рычага | 3 шт |
|
| 73 | Заклепка 4х10-005 ГОСТ 10303-68 | Заклепка 4х10-005 ГОСТ 10303-68 | 15 шт |
|
| 74 | 6Т2-2129 | Шайба подпятника пружины | 15 шт |
|
| 75 | 6Т2-2148 | Прокладка подпятника пружины | 30 шт |
|
| 76 | 6Т2-2127 | Пружина отжимная | 12 шт |
Нет
Подписаться
|
