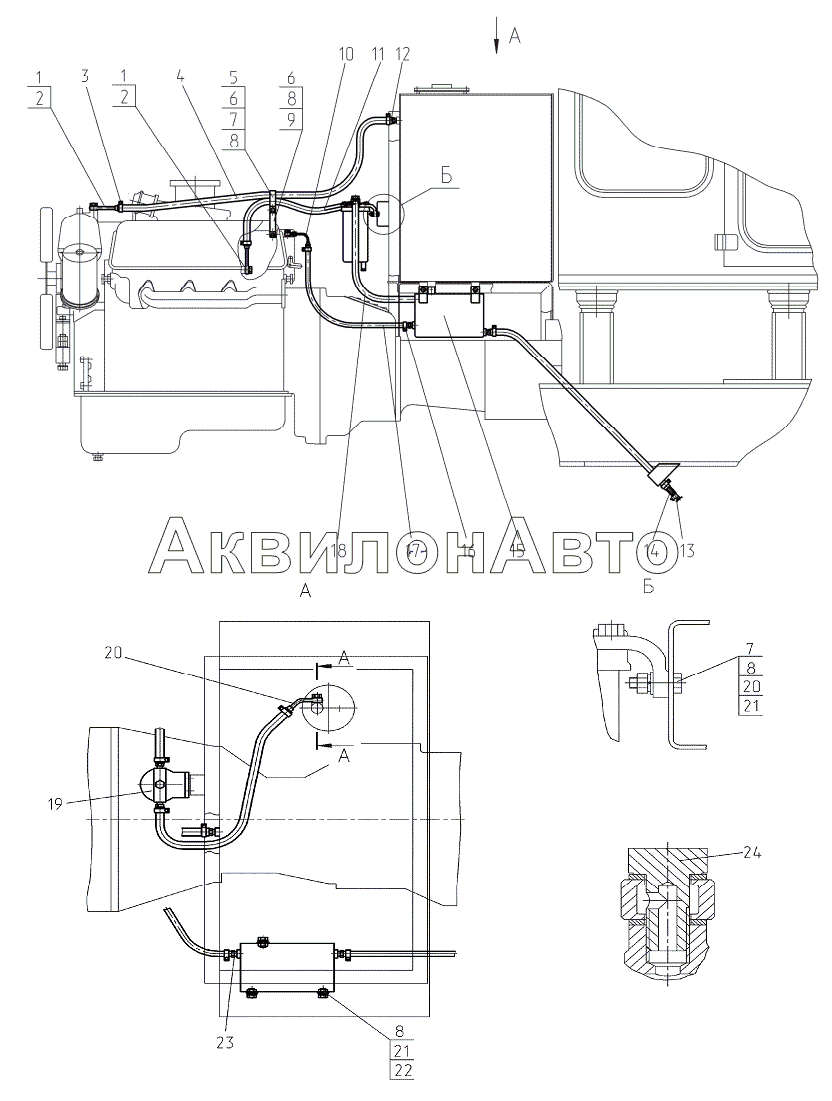

Система питания 237.02.02.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 237.02.02.02.000 | Трубка топливная | 2 шт |
|
| 2 | 200.02.00.00.007 | Кольцо | 8 шт |
|
| 3 | 6801102 | Хомут червячный NP-W1 16-27/9 | 8 шт |
|
| 4 | 237.02.02.00.008 | Рукав 12х20-1,6 | 1 шт |
|
| 5 | 237.02.02.00.006 | Скоба | 1 шт |
|
| 6 | Болт М8-6gх16 | Болт М8-6gх16 | 2 шт |
|
| 7 | Гайка М8-6Н | Гайка М8-6Н | 3 шт |
|
| 8 | Шайба 8.65Г | Шайба 8.65Г | 7 шт |
|
| 9 | 250.02.08.00.007 | Кронштейн | 1 шт |
|
| 10 | 250.02.08.04.000 | Трубка топливная | 1 шт |
|
| 11 | 237.02.02.00.009 | Рукав 12х20-1,6 | 2 шт |
|
| 12 | 250.02.08.00.001 | Ниппель | 4 шт |
|
| 13 | 450245 | Кран сливной в сборе 130-1015370 | 1 шт |
|
| 14 | 250.02.08.00.008 | Переходник | 1 шт |
|
| 15 | 250.02.08.06.000 | Бачок сливной | 1 шт |
Нет
Подписаться
|
| 16 | 6801101 | Хомут червячный NP-W1 12-22/9 | 2 шт |
|
| 17 | 237.02.02.00.007 | Рукав 6х14-1,6 | 1 шт |
|
| 18 | 237.02.02.00.010 | Рукав 12х20-1,6 | 1 шт |
|
| 19 | 204А-1105510-6 | Фильтр грубой очистки топлива | 1 шт |
|
| 20 | 250.02.08.02.000 | Трубка топливная | 1 шт |
|
| 21 | Болт М8-6gх30 | Болт М8-6gх30 | 5 шт |
|
| 22 | Шайба С.8х1,4.02.Ст3кп | Шайба С.8х1,4.02.Ст3кп | 5 шт |
|
| 23 | 250.02.08.00.002 | Ниппель | 1 шт |
|
| 24 | О.811.1046 | Болт специальный | 1 шт |
|
