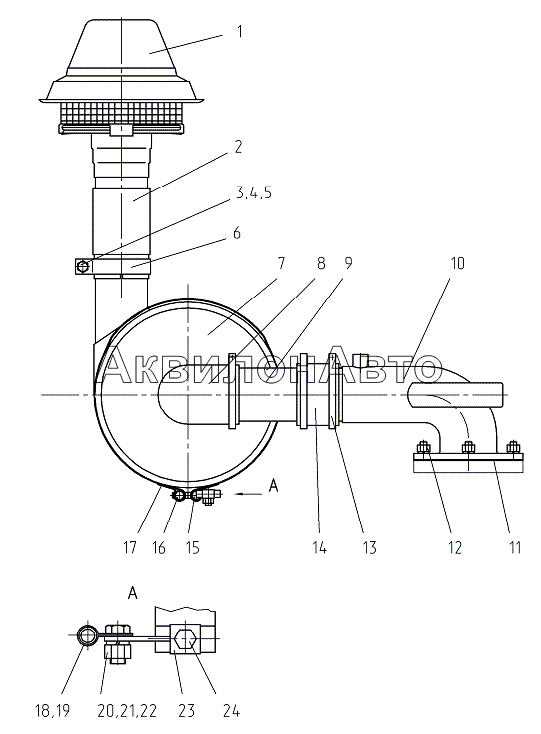

Установка воздухоочистителя 237.02.04.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | А53.21.000-02 | Моноциклон А53.21.000-02 | 1 шт |
Розница
21.50 руб.
Нет
Подписаться
|
| 2 | 286.02.03.00.001 | Труба | 1 шт |
|
| 3 | Болт М12х40 | Болт М12х40 | 1 шт |
|
| 4 | Гайка М12 | Гайка М12 | 1 шт |
|
| 5 | Шайба 12.65Г | Шайба 12.65Г | 5 шт |
|
| 6 | 286.02.03.00.002 | Хомут | 1 шт |
|
| 7 | 260-110.90015 | Воздухоочиститель 260-110.90015 | 1 шт |
|
| 8 | 260-110.9009-А | Патрубок 260-110.9009-А | 1 шт |
|
| 9 | 237.02.04.00.004 | Труба | 1 шт |
|
| 10 | 237.02.04.00.001 | Патрубок | 1 шт |
|
| 11 | 237.02.04.00.008 | Прокладка | 1 шт |
|
| 12 | Гайка М12х1,25 | Гайка М12х1,25 | 4 шт |
|
| 13 | 237.02.04.00.007 | Рукав 90х110 L=75 | 1 шт |
|
| 14 | ХС-101.019 | Хомут стяжной ХС-101.019 | 4 шт |
|
| 15 | 286.02.03.00.005 | Ось | 2 шт |
|
| 16 | 286.02.03.00.006 | Ось | 2 шт |
|
| 17 | 286.02.03.00.004 | Лента стяжная | 2 шт |
|
| 18 | О.884 2001 | Хомут | 1 шт |
|
| 19 | 200.08.00.11.002 | Втулка | 1 шт |
|
| 20 | Болт М10х20 | Болт М10х20 | 1 шт |
|
| 21 | Гайка М10 | Гайка М10 | 1 шт |
|
| 22 | Шайба 10.65Г | Шайба 10.65Г | 1 шт |
|
| 23 | 237.02.04.00.010 | Переходник | 1 шт |
|
| 24 | Болт М10х50 | Болт М10х50 | 2 шт |
|
