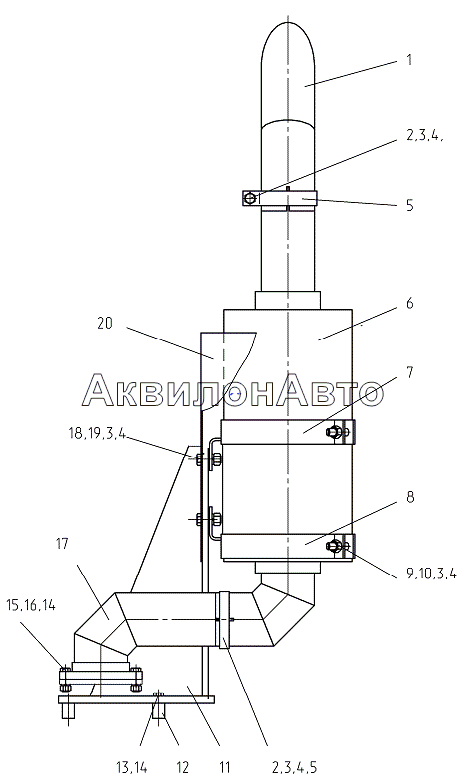

Установка глушителя 237.02.03.00.000
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 286.02.04.02.000 | Труба | 1 шт |
|
| 2 | Болт М12х40 | Болт М12х40 | 2 шт |
|
| 3 | Гайка М12 | Гайка М12 | 10 шт |
|
| 4 | Шайба 12.65Г | Шайба 12.65Г | 10 шт |
|
| 5 | 286.02.03.00.002 | Хомут | 2 шт |
|
| 6 | 237.02.03.04.000 | Глушитель | 1 шт |
Нет
Подписаться
|
| 7 | 260.02.05.03.000 | Кронштейн | 1 шт |
|
| 8 | 260.02.05.02.000 | Кронштейн | 1 шт |
|
| 9 | 225.02.05.00.006 | Полухомут | 2 шт |
|
| 10 | Болт М12х50 | Болт М12х50 | 4 шт |
|
| 11 | 237.02.03.05.000 | Кронштейн | 1 шт |
|
| 12 | 237.02.03.00.001 | Втулка | 4 шт |
|
| 13 | Болт М10х90 | Болт М10х90 | 4 шт |
|
| 14 | Шайба 10.65Г | Шайба 10.65Г | 8 шт |
|
| 15 | Болт М10х50 | Болт М10х50 | 4 шт |
|
| 16 | Гайка М10 | Гайка М10 | 4 шт |
|
| 17 | 237.02.03.03.000 | Патрубок | 1 шт |
|
| 18 | Болт М12х30 | Болт М12х30 | 4 шт |
|
| 19 | Шайба С12.02 | Шайба С12.02 | 2 шт |
|
| 20 | 237.02.03.00.005 | Экран | 1 шт |
|
