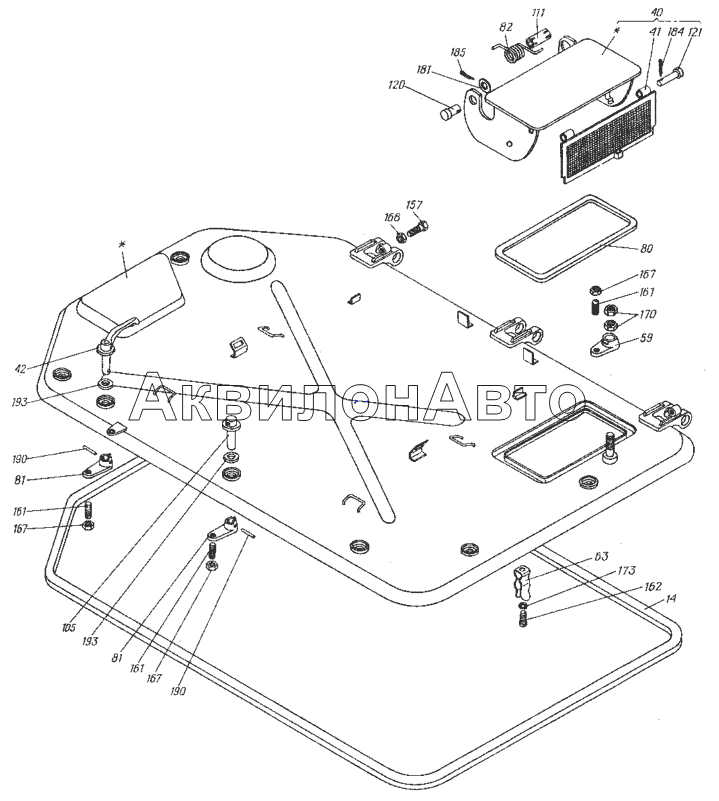

Крышка люка в сборе 6.47.013-1
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 14 | 6.47.026-1 | Уплотнитель в сборе | 1 шт |
|
| 40 | 6.47.070 | Крышка вентиляционного лючка | 1 шт |
|
| 41 | 6.47.071 | Сетка в сборе | 1 шт |
|
| 42 | 6.47.075 | Ручка в сборе | 6 шт |
|
| 59 | 1В12.47.176 | Запор | 1 шт |
|
| 63 | 5.43.116 | Клипса упора крышки | 1 шт |
|
| 80 | 6.47.170 | Уплотнитель | 2 шт |
|
| 81 | 6.47.176 | Запор | 11 шт |
|
| 82 | 6.47.186-1 | Пружина | 2 шт |
|
| 105 | 6.47.319А | Палец запора | 10 шт |
|
| 111 | 6.47.351 | Втулка | 1 шт |
|
| 120 | 8.09.137 | Палец | 1 шт |
|
| 121 | 8.21.152 | Палец фиксатора | 3 шт |
|
| 157 | [Болт М10.6gx30.66.019 ГОСТ 7796-70] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | 4 шт |
|
| 161 | [Винт М12.6gx35.66.019 ГОСТ 1477-75] | Винт М12.6gx35.66.019 ГОСТ 1477-75 | 18 шт |
|
| 162 | [Винт В1.М4-6gx8.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx8.58.019 ГОСТ 17473-80 | 2 шт |
|
| 167 | [Гайка М12.6.0112 ГОСТ 5915-70] | Гайка М12.6.0112 ГОСТ 5915-70 | 18 шт |
|
| 168 | [Гайка М10.6Н.8.0112 ГОСТ 5929-70] | Гайка М10.6Н.8.0112 ГОСТ 5929-70 | 3 шт |
|
| 170 | [Гайка М14х1,5.6Н.0112 ГОСТ 5929-70] | Гайка М14х1,5.6Н.0112 ГОСТ 5929-70 | 2 шт |
|
| 173 | [Шайба 4.65Г.0115 ГОСТ 6402-70] | Шайба 4.65Г.0115 ГОСТ 6402-70 | 2 шт |
|
| 181 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | 80 шт |
|
| 184 | [Шплинт 1,6x12.016 ГОСТ 397-79] | Шплинт 1,6x12.016 ГОСТ 397-79 | 3 шт |
|
| 185 | [Шплинт 2x12.016 ГОСТ 397-79] | Шплинт 2x12.016 ГОСТ 397-79 | 2 шт |
|
| 190 | [Штифт 6h8x30 ГОСТ 3128-70] | Штифт 6h8x30 ГОСТ 3128-70 | 18 шт |
|
| 193 | СП-27-14-8 | Кольцо ГОСТ 6308-71 | 18 шт |
|
