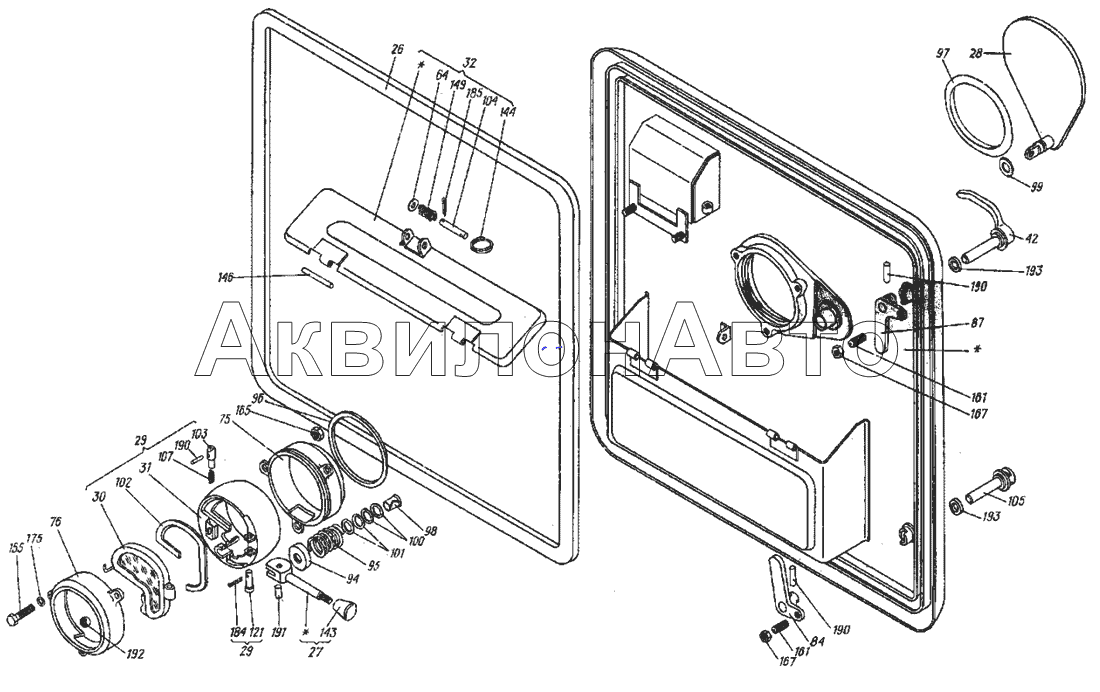

Крышка люка в сборе 6.47.015-1
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 26 | 6.47.046-1 | Уплотнитель в сборе | 2 шт |
|
| 27 | 6.47.047-2-01 | Эксцентрик в сборе | 4 шт |
|
| 28 | 6.47.048-1 | Крышка в сборе | 4 шт |
|
| 29 | 6.47.050 | Окно | 4 шт |
|
| 30 | 6.47.051 | Рамка в сборе | 1 шт |
|
| 31 | 6.47.052-1 | Шайба в сборе | 1 шт |
|
| 32 | 6.47.053 | Крышка в сборе | 1 шт |
|
| 42 | 6.47.075 | Ручка в сборе | 6 шт |
|
| 64 | 5.43.136 | Шайба | 1 шт |
|
| 75 | 6.47.120 | Обойма | 4 шт |
|
| 76 | 6.47.121 | Обойма | 4 шт |
|
| 84 | 6.47.207 | Рукоятка запора | 3 шт |
|
| 87 | 6.47.232 | Рукоятка запора | 3 шт |
|
| 94 | 6.47.275-1 | Корпус | 4 шт |
|
| 95 | 6.47.276-1 | Пружина | 4 шт |
|
| 96 | 6.47.283 | Уплотнитель | 4 шт |
|
| 97 | 6.47.287-1 | Уплотнитель | 4 шт |
|
| 98 | 6.47.288 | Втулка разрезная | 4 шт |
|
| 99 | 6.47.289 | Уплотнитель | 4 шт |
|
| 100 | 6.47.290 | Шайба | 14 шт |
|
| 101 | 6.47.291 | Шайба | 14 шт |
|
| 102 | 6.47.293 | Прокладка | 1 шт |
|
| 103 | 6.47.304 | Стопор | 1 шт |
|
| 104 | 6.47.309 | Палец | 1 шт |
|
| 105 | 6.47.319А | Палец запора | 10 шт |
|
| 107 | 6.47.335 | Пружина | 1 шт |
|
| 121 | 8.21.152 | Палец фиксатора | 3 шт |
|
| 143 | А13.05.000 | Рукоятка управления | 1 шт |
|
| 144 | 14.13.201 | Кольцо | 1 шт |
|
| 146 | 54.47.436-2 | Ось петли | 4 шт |
|
| 149 | 54.57.142 | Пружина клапана | 1 шт |
|
| 155 | [Болт М8.6gx30.66.019 ГОСТ 7796-70] | Болт М8.6gx30.66.019 ГОСТ 7796-70 | 7 шт |
|
| 161 | [Винт М12.6gx35.66.019 ГОСТ 1477-75] | Винт М12.6gx35.66.019 ГОСТ 1477-75 | 18 шт |
|
| 165 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | 32 шт |
|
| 167 | [Гайка М12.6.0112 ГОСТ 5915-70] | Гайка М12.6.0112 ГОСТ 5915-70 | 18 шт |
|
| 175 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | 67 шт |
|
| 184 | [Шплинт 1,6x12.016 ГОСТ 397-79] | Шплинт 1,6x12.016 ГОСТ 397-79 | 3 шт |
|
| 185 | [Шплинт 2x12.016 ГОСТ 397-79] | Шплинт 2x12.016 ГОСТ 397-79 | 2 шт |
|
| 190 | [Штифт 6h8x30 ГОСТ 3128-70] | Штифт 6h8x30 ГОСТ 3128-70 | 18 шт |
|
| 191 | [Штифт 10h8х30 ГОСТ 3128-70] | Штифт 10h8х30 ГОСТ 3128-70 | 4 шт |
|
| 192 | [Шарик БУ1 5мм Р ГОСТ 3722-60] | Шарик БУ1 5мм Р ГОСТ 3722-60 | 8 шт |
|
| 193 | СП-27-14-8 | Кольцо ГОСТ 6308-71 | 18 шт |
|
