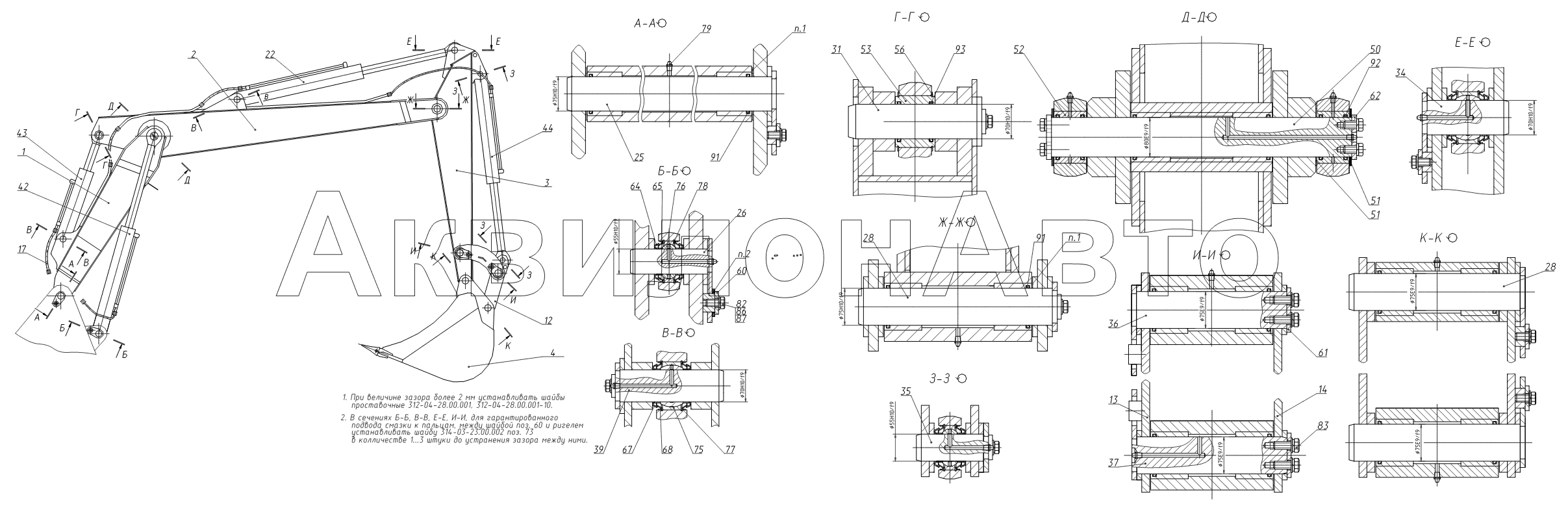

312-04-28.00.000 Рабочее оборудование обратной лопаты, стрела с изменяемой геометрией
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 312-00-28.01.000-10 | Стрела нижняя | 1 шт |
|
| 2 | 312-04-28.02.500 | Стрела верхняя | 1 шт |
|
| 3 | 312-00-28.03.000 | Рукоять L=1900 | 1 шт |
|
| 4 | 312-00-28.05.100 | Ковш | 1 шт |
|
| 4 | 314-03-23.21.200 | Ковш | 1 шт |
|
| 12 | 314-03-23.14.000 | Тяга | 1 шт |
|
| 13 | 314-03-23.15.000 | Щека правая | 1 шт |
|
| 14 | 314-03-23.15.100 | Щека левая | 1 шт |
|
| 17 | 312-00-28.80.000 | Трубопроводы рабочего оборудования | 1 шт |
|
| 22 | 110-80-11.02.000-11 | Гидроцилиндр | 1 шт |
|
| 25 | 312-04-28.50.010 | Палец в сборе | 1 шт |
|
| 26 | 312-04-28.50.020 | Палец в сборе | 2 шт |
|
| 28 | 312-04-28.50.040 | Палец в сборе | 3 шт |
|
| 31 | 312-04-28.50.070 | Палец в сборе | 1 шт |
|
| 34 | 314-02-23.50.550 | Палец в сборе | 1 шт |
|
| 35 | 314-02-23.50.560 | Палец в сборе | 2 шт |
|
| 36 | 314-02-23.50.570 | Палец в сборе | 1 шт |
|
| 37 | 314-02-23.50.580 | Палец в сборе | 1 шт |
|
| 39 | 314-02-23.50.600 | Палец в сборе | 2 шт |
|
| 42 | 100-63-10.02.000-11 | Гидроцилиндр | 2 шт |
|
| 43 | 125-80-06.01.000-11 | Гидроцилиндр | 1 шт |
|
| 44 | 412-00-73.04.000-11 | Гидроцилиндр | 1 шт |
|
| 50 | 312-04-28.50.001-10 | Палец | 1 шт |
|
| 51 | 312-04-28.50.002 | Шайба | max 12 шт |
|
| 52 | 312-04-28.50.003 | Втулка | 2 шт |
|
| 53 | 312-04-28.50.004 | Втулка | 1 шт |
|
| 56 | 312-04-28.50.009 | Кольцо | 2 шт |
|
| 60 | ЭО-3322А.02.00.10 | Шайба торцевая | 12 шт |
|
| 61 | Э-302-4-0900-02 | Шайба торцевая | 2 шт |
|
| 62 | ЭО-3322Б.44.00.001 | Шайба торцовая | 2 шт |
|
| 64 | ЕК16.64.00.001 | Кольцо распорное | 6 шт |
|
| 65 | ЕК16.64.00.002 | Кольцо уплотнительное | 6 шт |
|
| 67 | ЭО-3322А.25.00.001 | Кольцо распорное | 6 шт |
|
| 68 | ЭО-3322А.25.00.002 | Кольцо уплотнительное | 6 шт |
|
| 71 | 312-04-28.00.001 | Шайба проставочная | mах 10 шт |
|
| 72 | 312-04-28.00.001-10 | Шайба проставочная | mах 10 шт |
|
| 73 | 314-03-23.00.002 | Шайба | mах 11 шт |
|
| 75 | ШСЛ70 | Подшипник | 3 шт |
|
| 76 | ШС55 | Подшипник | 4 шт |
Розница
21.00 руб.
Розница
21.00 руб.
Розница
21.00 руб.
В наличии
Менее 10 шт
Менее 10 шт
В корзину
В корзину
В корзину
|
| 77 | В 105 | Кольцо | 6 шт |
|
| 78 | В 85 | Кольцо | 6 шт |
|
| 79 | 1.3Ц6Хр | Масленка | 17 шт |
|
| 82 | М16-6qx30.58.016 | Болт | 16 шт |
|
| 83 | М16-6qx35.58.016 | Болт | 4 шт |
|
| 86 | 16.65Г.016 | Шайба | 20 шт |
|
| 87 | С16.01.08кп.016 | Шайба | 20 шт |
|
| 91 | 1-4C | Шнур | 12 шт |
|
| 92 | 1-4C | Шнур | 6 шт |
|
| 93 | 1-4C | Шнур | 2 шт |
|
