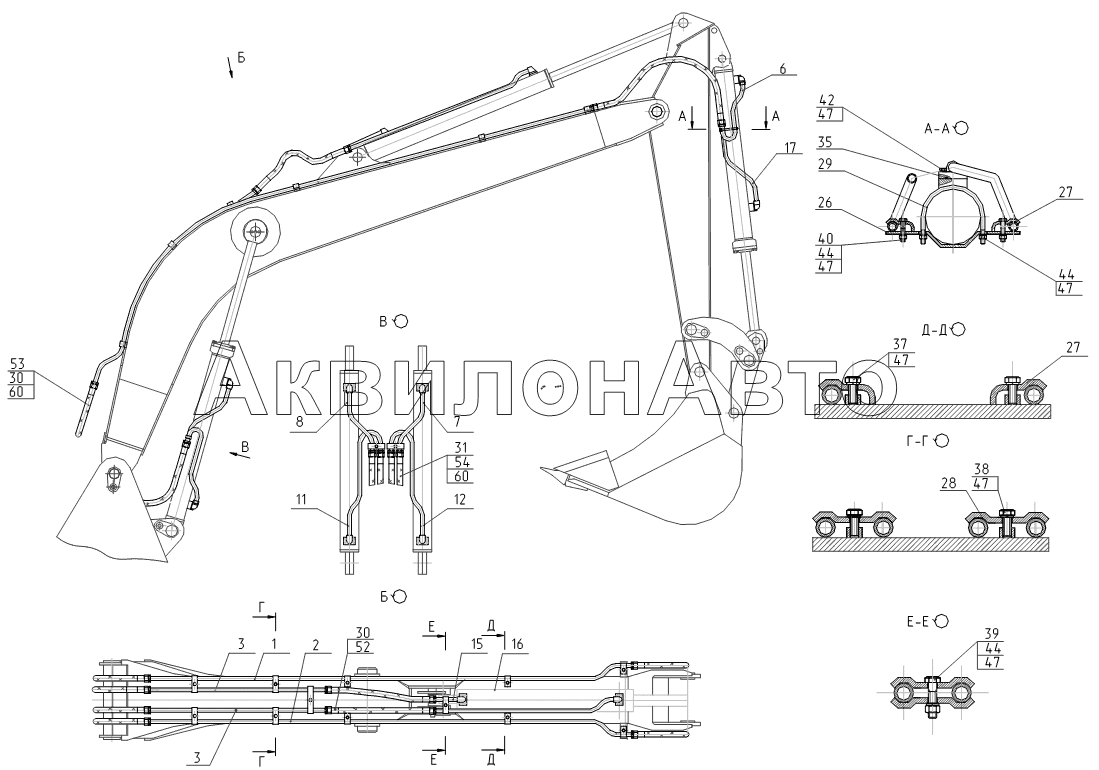

312-04-28.81.000-10 Трубопроводы рабочего оборудования, моноблок
| Масштаб,%: |  |
 |
 |
 |
1% | 200% |
| № | Артикул | Наименование детали | Кол-во в узле | |
|---|---|---|---|---|
| 1 | 312-04-28.81.010 | Трубопровод | 1 шт |
|
| 2 | 312-04-28.81.020 | Трубопровод | 1 шт |
|
| 3 | 312-04-28.81.030 | Трубопровод | 2 шт |
|
| 6 | 312-00-28.80.030 | Трубопровод | 1 шт |
|
| 7 | 312-00-28.80.040 | Трубопровод | 1 шт |
|
| 8 | 312-00-28.80.050 | Трубопровод | 1 шт |
|
| 11 | 314-02-23.80.060 | Трубопровод | 1 шт |
|
| 12 | 314-02-23.80.080 | Трубопровод | 1 шт |
|
| 15 | ЭО-3323А.41.12.050 | Трубопровод | 1 шт |
|
| 16 | ЭО-3323А.41.12.060 | Трубопровод | 1 шт |
|
| 17 | ЭО-3323А.41.07.070 | Трубопровод | 1 шт |
|
| 26 | 08.60.05.002 | Кронштейн | 1 шт |
|
| 27 | ЭО-3323.41.08.005 | Скоба | 8 шт |
|
| 28 | ЭО-3323.41.08.006 | Скоба | 11 шт |
|
| 29 | 08.60.05.001 | Хомут | 1 шт |
|
| 30 | ЕК14.60.05.002 | Чехол | 14 шт |
|
| 31 | ЕК14.60.05.003 | Чехол | 4 шт |
|
| 35 | 038-044-36-2-3 | Кольцо | 8 шт |
|
| 37 | М12-6gx25.58.016 | Болт | 6 шт |
|
| 38 | М12-6gx30.58.016 | Болт | 5 шт |
|
| 39 | М12-6gx50.58.016 | Болт | 3 шт |
|
| 40 | М12-6gx55.58.016 | Болт | 2 шт |
|
| 42 | M12-6gx35.88.40X.016 | Болт | 32 шт |
|
| 44 | M12-6H.5.016 | Гайка | 5 шт |
|
| 47 | 12.65Г.016 | Шайба | 48 шт |
|
| 52 | РВД 20-33(42х2)-650-У | РВД | 2 шт |
|
| 53 | РВД 20-33(42х2)-1250-У | РВД | 6 шт |
|
| 54 | РВД 20-33(42х2)-850-У | РВД | 4 шт |
|
| 60 | 1.2св-08Г2С | Проволока | 30 шт |
|
| 60 | 1.6св-08Г2С | Проволока | 30 шт |
|
